كابل التدفئة بقوة ثابتة من سلسلة HCL
نوع المنتج والمواصفات:
القسم الأساسي
قوة الإخراج: w/m
درجة العزل J3-205℃, J4-260℃
(س) تقوية النوع
رقم النواة: 1-فردي، 2-اثنان، 3-ثلاثة
كابل التدفئة الكهربائية التسلسلي
وصف المنتج:
يحتوي كبل التدفئة ذو القدرة الكهربائية الثابتة من سلسلة HCL على 3 أسلاك نحاسية متوازية بنفس المقطع العرضي لناقل الطاقة ونوى التسخين، ويتم توصيل أحد الطرفين بشكل موثوق، ويتم توصيل الطرف الآخر بمصدر الطاقة لتشكيل حمل نجمي. وبالتالي، يتم تشكيل كبل تدفئة كهربائي مستمر يولد الحرارة. وفقًا للمتطلبات العملية، يمكن فصل المراحل الثلاث لكابل التدفئة الكهربائي أو دمجها في مرحلة واحدة.
هيكل المنتج:

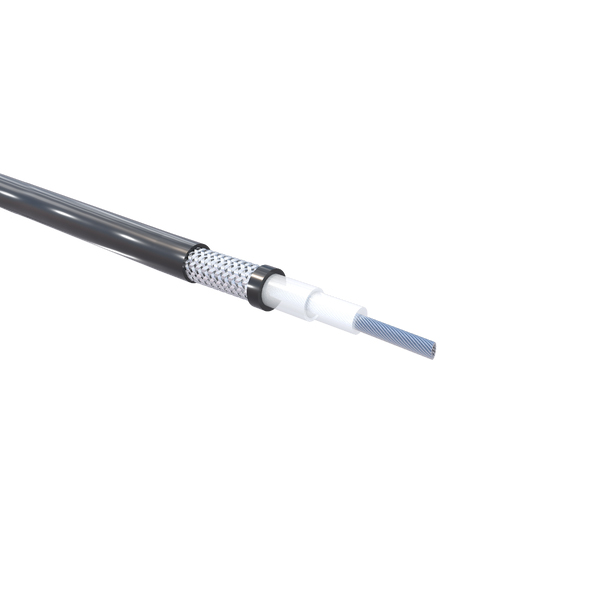

(a) هيكل أحادي النواة
(b) هيكل ثلاثي النواة

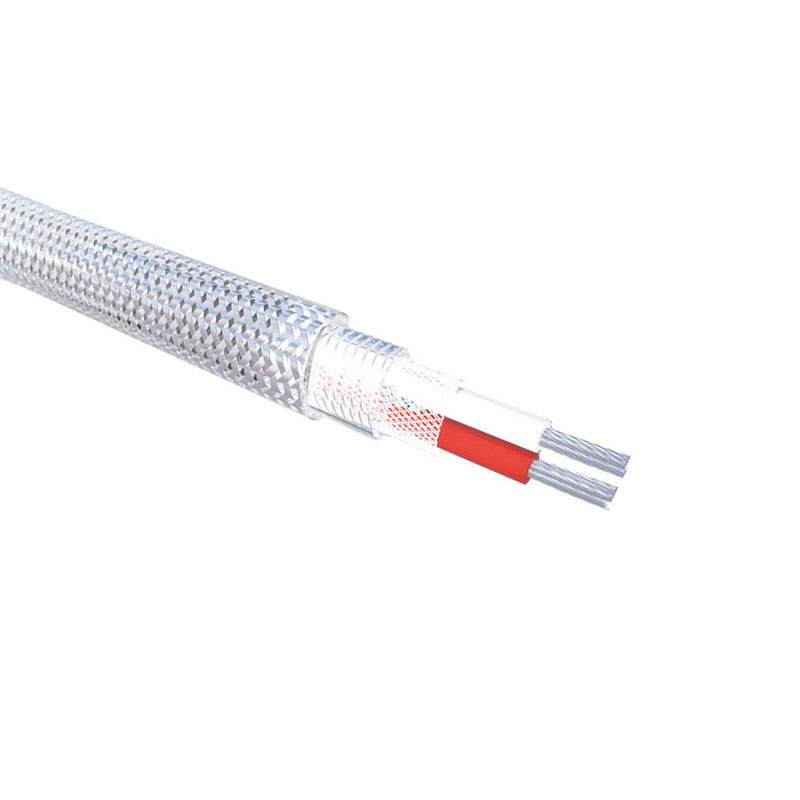

(c) هيكل ثنائي النواة
1. تقوية الطبقة
2. طبقة الحماية
3. سترة داخلية
4. عزل القلب
5. جوهر
المواصفات والمعايير الفنية:
| يكتب | الجهد المقدر (VAC) | القدرة المقدرة (وات/م) | النوى | الهيكل الأساسي | مساحة المقطع الأساسي (مم²) | مقاومة القلب (Ω·mm²/m) | الحد الأقصى لمقاومة درجة الحرارة (℃) | كثافة التيار (أ/م²) | درجة الانفجار |
| HCL1(Q)-J3-8 | 220 380 660 |
8 | 1 | 19×0.32 19×0.37 19×0.42 19×0.45 19×0.52 19×0.58 19×0.64 19×0.69 | 1.5～7 | 0.02～1.1 | J3-205 J4-260 | ≤16 | ExeIIT3 Gc |
| HCL1(Q)-J3-10 | 10 | ||||||||
| HCL2(Q)-J3-10 | 10 | 2 | |||||||
| HCL2(Q)-J3-20 | 20 | ||||||||
| HCL2(Q)-J3-30 | 30 | ||||||||
| HCL3(Q)-J3-15 | 15 | 3 | |||||||
| HCL3(Q)-J3-30 | 30 | ||||||||
| HCL3(Q)-J3-45 | 45 |
ملكيات:
كابل التدفئة الكهربائية من نوع HCL هو منتج تتبع حراري كهربائي مع قلب سلكي كعنصر تسخين. نظرًا لأن مقاومة قلب السلك لكل وحدة طول والتيار المار ثابتان، فإن كابل التدفئة بالكامل يتمتع بتسخين موحد وقوة خرج ثابتة عند طرفيه. أهم ميزاته هي الطول المسموح به الطويل، وهو مناسب بشكل أساسي لعزل الحرارة لخطوط الأنابيب الفردية طويلة المسافة وطويلة المسافة للغاية. يبلغ الحد الأقصى لطول نقطة الطاقة عدة مئات من الأمتار إلى عدة كيلومترات.
المنطقة المطبقة:
1. استخراج النفط والغاز
أثناء نقل الغاز والنفط الخام، يوفر التتبع الحراري الكهربائي الحرارة إلى داخل أنبوب النفط من خلال الجدار الخارجي لأنبوب النفط. يتم الحفاظ على درجة حرارة ثابتة على طول الخط لتحقيق الغرض من تقليل اللزوجة وإزالة الشمع وزيادة معدل التدفق.
2. صناعة البتروكيماويات
في مجال البتروكيماويات، يمكن استخدام التدفئة الكهربائية لتسخين خطوط أنابيب النفط وخزانات التخزين ومضخات النقل وغيرها من المعدات. فهي تحل مشكلة تجميد وتكثيف المواد في النفط الثقيل والنفط الخفيف وخطوط الأنابيب الأخرى بسبب انخفاض درجة الحرارة لضمان استقرار وسيولة النفط أثناء النقل والتخزين والمعالجة.
3. الكيمياء الدقيقة
في مجال البتروكيماويات، يمكن استخدام التدفئة الكهربائية لتسخين خطوط أنابيب النفط وخزانات التخزين ومضخات النقل وغيرها من المعدات. فهي تحل مشكلة تجميد وتكثيف المواد في النفط الثقيل والنفط الخفيف وخطوط الأنابيب الأخرى بسبب انخفاض درجة الحرارة لضمان استقرار وسيولة النفط أثناء النقل والتخزين والمعالجة.
