التصنيف حسب المادة:

● أنبوب مركب من مادة البولي تترافلوروإيثيلين القابلة للذوبان (PFA)

● أنبوب مركب من مادة البولي فلورو إيثيلين والبروبيلين (FEP)

● أنابيب مركبة من مادة PVDF (بولي فينيلدين فلوريد)

● أنابيب مركبة من الفولاذ المقاوم للصدأ

● أنابيب الفولاذ السيليكوني

التصنيف حسب نوع كابل التدفئة:

● أنبوب مركب لحزام تسخين درجة الحرارة ذاتي التحكم

● أنبوب مركب لحزام تسخين ثابت الطاقة ومتوازي

● أنبوب مركب من كابلات التدفئة المعزولة بالمعادن

نموذج المنتج:

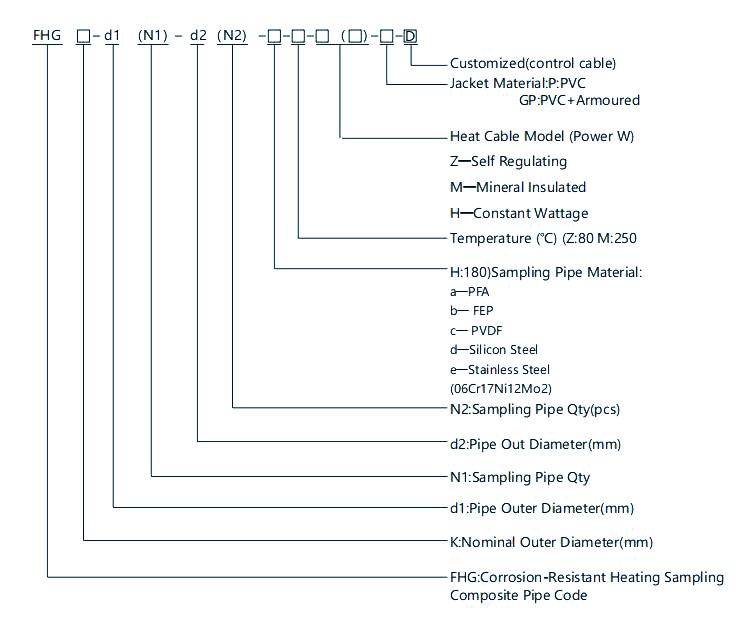

FHG45-8(3)-6(2)-a-80-Z(50)

أعلاه: FHG- أنبوب مركب لأخذ العينات من التدفئة المضادة للتآكل؛

45: القطر الخارجي للأنبوب المركب؛

80: أقصى درجة حرارة عمل في أنبوب أخذ العينات (℃)؛

Z: كابل التدفئة ذاتي التنظيم؛

50: قوة المنتج 50 واط/م؛

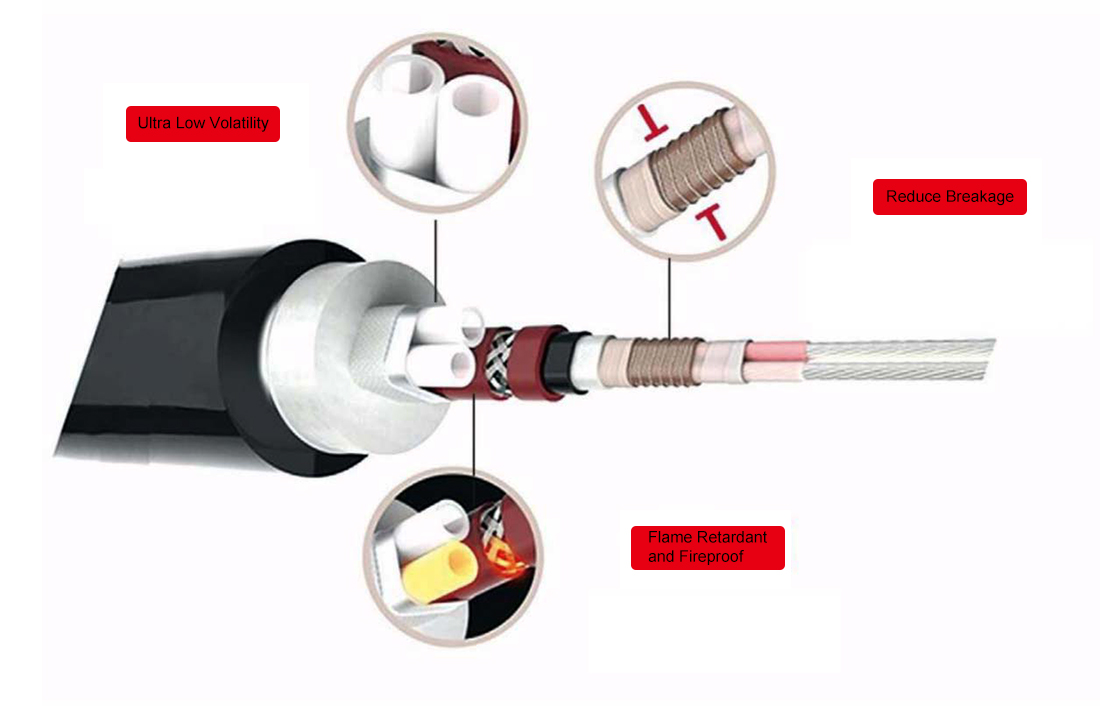

مخطط الهيكل الأساسي:

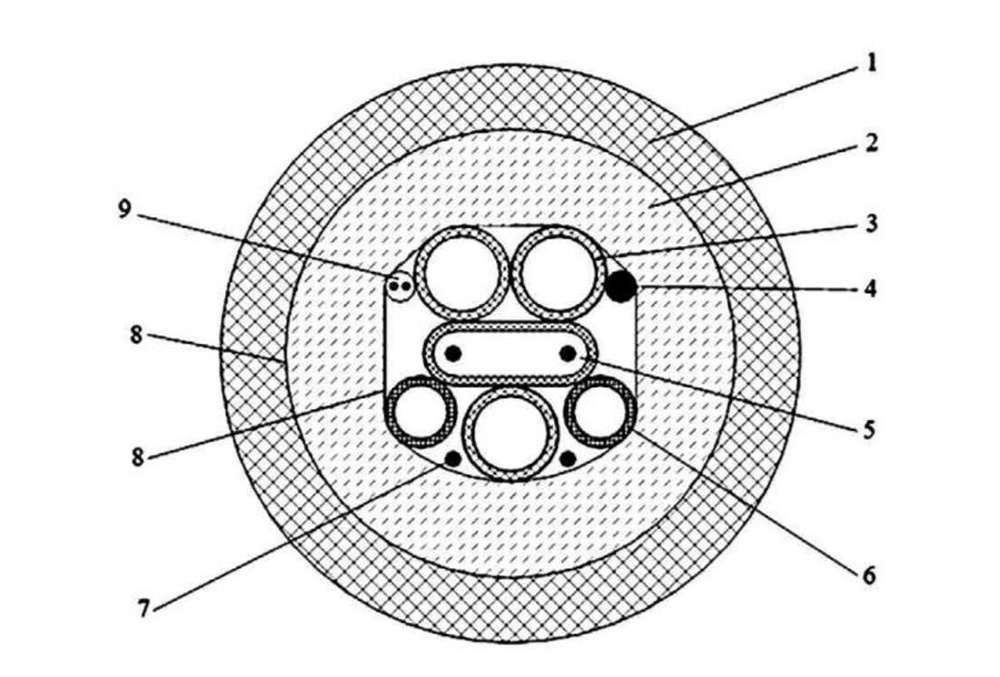

1- سترة 2- طبقة معزولة 3- أخذ عينات من الأنابيب المركبة 4- كابل الطاقة 5- كابل تتبع الحرارة 6- أخذ عينات من الأنابيب المركبة 7- سلك 8- فيلم عاكس للحماية 9- كابل التعويض

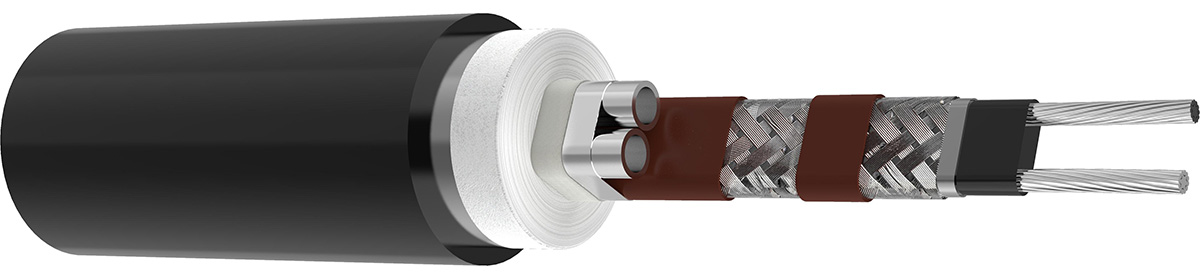

المعايير الفنية لأنبوب مركب حزام التسخين ذات التحكم الذاتي في درجة الحرارة:

①المؤشرات الكهربائية

a. التحكم الذاتي في درجة الحرارة تبلغ الطاقة الاسمية لحزام التسخين 10 وات/م～50 وات/م (طاقة الخرج عند 10 درجات مئوية)؛

b. الجهد المقدر: 24V、36V、220VAC;

c. استخدام الطول ≤ 100 متر؛

d. مجهزة بقيمة تيار قاطع الدائرة 6A～32A، ومفاتيح التوزيع مجهزة بحماة التسرب.

②المؤشر الحراري

a. في درجة حرارة محيطة تبلغ -20 درجة مئوية وسرعة رياح تبلغ 15 مترًا في الثانية، يتم الحفاظ على درجة الحرارة داخل الأنبوب عند 20 إلى 80 درجة مئوية؛

b. يمكن لأنبوب أخذ العينات أن يتحمل التآكل الناتج عن الوسائط الحمضية والقلوية المختلفة وله مقاومة للضغط تبلغ 1.0 ميجا باسكال دون تسرب؛

c. يمكن لأنبوب أخذ العينات العمل لفترة طويلة في درجات حرارة <80 درجة مئوية.

③ مقاييس التثبيت

a. الحد الأدنى لنصف قطر انحناء الأنبوب المركب 0.5 متر؛

b. الحد الأقصى للاستخدام المستمر 100 متر؛

c. الحد الأدنى لدرجة حرارة التثبيت -20 درجة مئوية؛

d. الحد الأدنى للمسافة الثابتة: 5 متر في الاتجاه الرأسي، 2 متر في الاتجاه الأفقي؛

e. يمنع منعاً باتاً الالتواء أو السحب على الأرض أثناء البناء. لا يجوز تفكيك غلاف رأس الأنبوب إلا عند تركيب المفصل.

f. ينبغي تجنب وضع أنبوب أخذ العينات المركب مع كابلات الطاقة.

ملحوظة: يُمنع منعًا باتًا الالتواء والسحب على الأرض أثناء البناء. لا يجوز تفكيك غلاف رأس الأنبوب إلا عند تركيب المفصل.

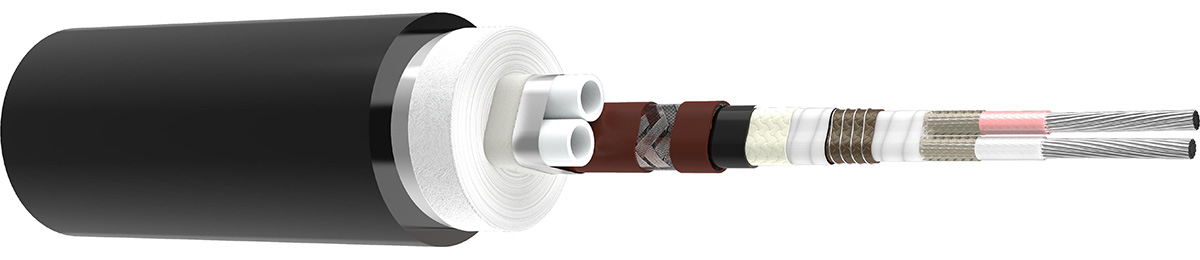

المعايير الفنية لأنبوب مركب حزام التسخين المستمر المتوازي:

① الفهرس الالكتروني

a. القدرة الاسمية لشريط التسخين المستمر الموازي 30 وات/م، 40 وات/م، 50 وات/م؛

b. الجهد المقدر: 220VAC;

c. طول الاستخدام ≤ 150 متر؛

d. مجهز بقيمة تيار قاطع الدائرة 6A～32A، ومفتاح التوزيع مع واقي التسرب؛

e. يجب أن تكون مجهزة بأداة التحكم في درجة الحرارة.

② المؤشر الحراري

a. في ظل ظروف درجة حرارة محيطة تبلغ -20 درجة مئوية وسرعة رياح تبلغ 15 مترًا في الثانية، يتم الحفاظ على درجة الحرارة داخل الأنبوب عند 40 إلى 180 درجة مئوية؛

b. يمكن لأنبوب أخذ العينات أن يتحمل التآكل الناتج عن الوسائط الحمضية والقلوية المختلفة وله مقاومة للضغط تبلغ 1.0 ميجا باسكال دون تسرب.

c. يمكن لأنبوب أخذ العينات العمل لفترة طويلة في درجات حرارة <100 درجة مئوية.

③ تثبيت الفهرس

a. الحد الأدنى لنصف قطر انحناء الأنبوب المركب 0.5 متر؛

b. الحد الأقصى لطول الاستخدام المستمر 100～150 متر؛

c. أدنى درجة حرارة للتثبيت -20 درجة مئوية؛

d. الحد الأدنى للمسافة الثابتة: 5 متر في الاتجاه الرأسي، 2 متر في الاتجاه الأفقي؛

e. يمنع منعاً باتاً الالتواء أو السحب على الأرض أثناء البناء. لا يجوز تفكيك غلاف رأس الأنبوب إلا عند تركيب المفصل.

f. ينبغي تجنب وضع أنبوب أخذ العينات المركب مع كابلات الطاقة.

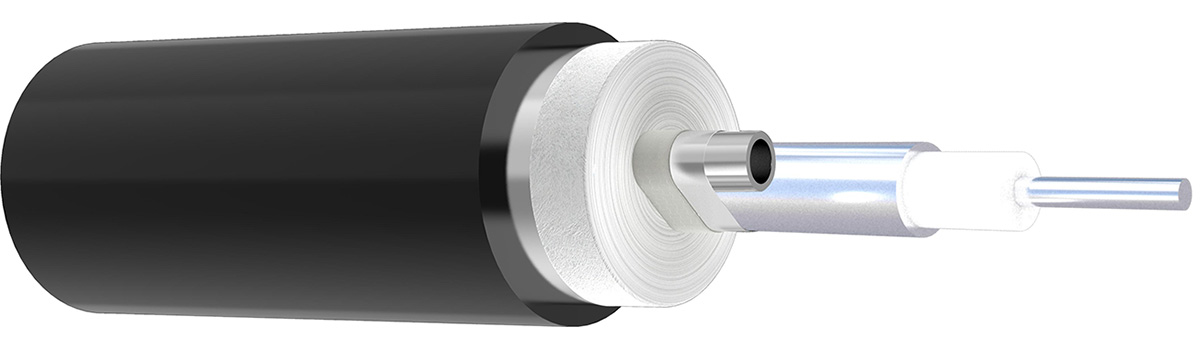

المعايير الفنية لأنبوب الكابلات المركبة للتدفئة المعزولة بالمعادن:

① الفهرس الالكتروني

a. القدرة الاسمية لكابلات التدفئة المعزولة بالمعادن 10 واط/م～150 واط/م؛

b. الجهد المقدر: 220VAC;

c. استخدم طولًا يتراوح من 5 إلى 50 مترًا (يختلف الحد الأقصى لطول التسخين باختلاف القوى المختلفة)؛

d. مجهز بقيمة تيار قاطع الدائرة 6A ~ 32A، ومفتاح التوزيع مع واقي التسرب؛

e. يجب أن تكون مجهزة بأداة التحكم في درجة الحرارة.

② المؤشر الحراري

a. في ظل ظروف درجة حرارة محيطة تبلغ -20 درجة مئوية وسرعة رياح تبلغ 15 مترًا في الثانية، يتم الحفاظ على درجة الحرارة داخل الأنبوب عند 200 درجة مئوية إلى 400 درجة مئوية؛

b. أنبوب أخذ العينات مقاوم للأحماض المختلفة، وتآكل الوسط القلوي، ومقاومة الضغط 1.0 ميجا باسكال، ولا يوجد تسرب؛

c. يمكن لأنبوب أخذ العينات العمل في درجات حرارة <400 درجة مئوية لفترة طويلة؛

③ تثبيت الفهرس

a. الحد الأدنى لنصف قطر انحناء الأنبوب المركب هو 0.6 متر؛

b. الحد الأقصى للاستخدام 50 متر؛

c. الحد الأدنى لدرجة حرارة التثبيت -20 درجة مئوية؛

d. الحد الأدنى للمسافة الثابتة: 5 متر في الاتجاه الرأسي، 2 متر في الاتجاه الأفقي؛

e. يمنع منعاً باتاً الالتواء أو السحب على الأرض أثناء البناء. لا يجوز تفكيك غلاف رأس الأنبوب إلا عند تركيب المفصل.

f. ينبغي تجنب وضع أنبوب أخذ العينات المركب مع كابلات الطاقة.

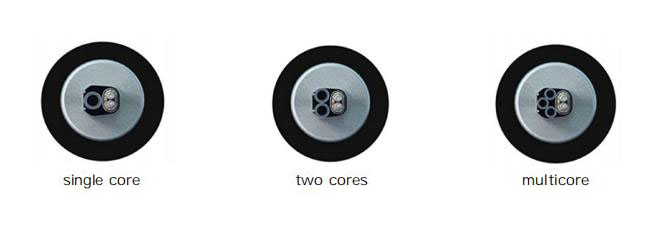

قائمة النماذج والهياكل والمقاطع العرضية لأنابيب العينات المركبة المقاومة للتآكل باستخدام الحرارة:
