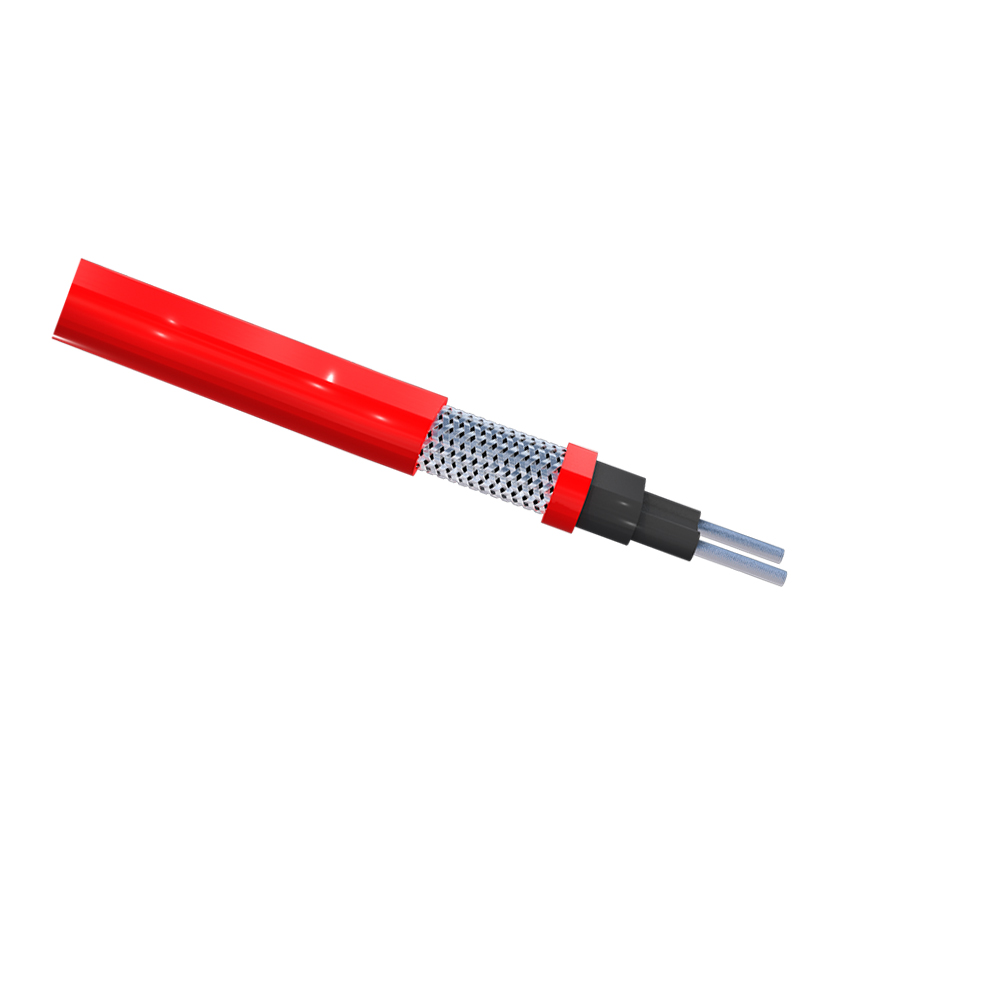

كابل التدفئة ذاتي التنظيم GWK2(II)
نموذج المنتج:
1. نوع البناء
2. فئة الجهد
3. كابل التدفئة للتحكم في درجة الحرارة
4. درجة مؤقتة
5. القدرة الإسمية
درجة الحرارة: سلسلة درجة الحرارة العالية (G)
نوع الهيكل: النوع الأساسي (J)، النوع المحمي المقاوم للانفجار (P)، النوع الوقائي (F)، النوع الواقي المقاوم للانفجار (PF)، النوع المقاوم للانفجار والمضاد للتآكل (PF2، PF46)
مستوى الجهد: 220V, 380V
القدرة الاسمية 10 درجة مئوية: 45 واط/م، 55 واط/م، 65 واط/م، 75 واط/م
علامة مقاومة الانفجار: ExellT4 Gc
وصف المنتج:
تم تصميم كابل التسخين ذاتي التنظيم Huaning GWK2(II) لحماية التجمد والحفاظ على درجات الحرارة العالية لعملية الأنابيب والأوعية المعدنية وغير المعدنية والمعدات حيث يكون التنظيف بالبخار مطلوبًا.
تضبط خاصية PTC الفريدة لعناصر قلب GWK2(II) ذاتية التنظيم ناتجها الحراري استجابة لدرجة الحرارة المحيطة على طول الدائرة بأكملها، مما يوفر المزيد من الحرارة عند الحاجة إليها. كما تعمل خاصية التنظيم الذاتي هذه على منع ارتفاع درجة الحرارة، حتى في الحالات التي تتداخل فيها كابلات GWK2(II). ومن بين فوائد الكابل الأخرى القدرة على القطع حسب الطول في الموقع، مع استكمالها بمجموعات توصيل نظام HUANING للتركيبات السريعة والمريحة.
تم اعتماد نظام كابل التدفئة GWK2(II) للمناطق العادية والخطرة مع أقصى درجة حرارة ثابتة تبلغ 300 درجة فهرنهايت (150 درجة مئوية) ودرجة حرارة التعرض المتقطعة 482 درجة فهرنهايت (250 درجة مئوية). مطلوب استخدام مجموعات توصيل HUANING لتثبيت GWK2(II) للامتثال لموافقة النظام، وضمان التشغيل الآمن والأداء الحراري الموثوق به.

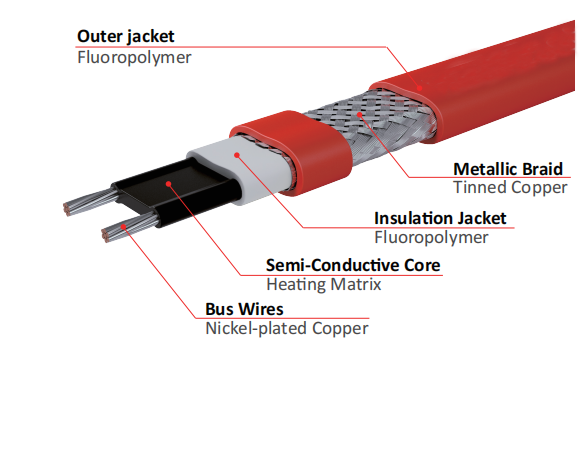

هيكل المنتج:
(1) سلك الحافلة: 19 x 0.32, 19 x 0.41
(2) مصفوفة التسخين: PTC عادي، PTC مثبط للهب، PTC يحتوي على الفلور
(3) سترة العزل: بولي أوليفين معدل، بولي أوليفين مقاوم للهب، بولي أوليفين مفلور، مادة مفلورة.
(4) طبقة الضفيرة: ضفيره من الأسلاك النحاسية المعلبة أو ضفيره من الأسلاك المعدنية الأخرى، كثافة التغطية > 75%.
(5) الغلاف الخارجي: بولي أوليفين مفلور، مادة مفلورة.
مواصفة:
| الحد الأقصى لدرجة حرارة التعرض المتقطع. | 250°C |
| الحد الأقصى للحفاظ على درجة حرارة التعرض المستمر. | 150°C |
| جهد الإمداد | 100-120 فولت أو 200-277 فولت تيار متردد |
| قوة الإخراج | 15، 20، 25، 30، 35، 40، 45، 50، 55، 60، 65 واط/متر (عند 10 درجات مئوية على الأنبوب) |
| سلك الحافلة | 16 AWG |
| الحد الأدنى لنصف قطر الانحناء | 30mm @20°C, 50mm @-40°C |
| الحد الأدنى لدرجة حرارة التركيب | -60°C |
| الحد الأدنى لدرجة حرارة التشغيل | -40°C |
| الحد الأقصى لحجم قاطع الدائرة | 40A |
| لون الغلاف الخارجي | أحمر |
تقدم شركة HUANING مكونات النظام لتوصيلات الطاقة والتوصيلات الموصولة أو الثلاثية والوصلات النهائية لضمان الأداء السليم للمنتجات والامتثال لمتطلبات الضمان والموافقات.
لتسهيل التركيب والتشغيل الآمن، لا يُنصح باستخدام أجزاء بديلة. يُرجى الاتصال بشركة HUANING للحصول على مزيد من المعلومات حول مكونات النظام.

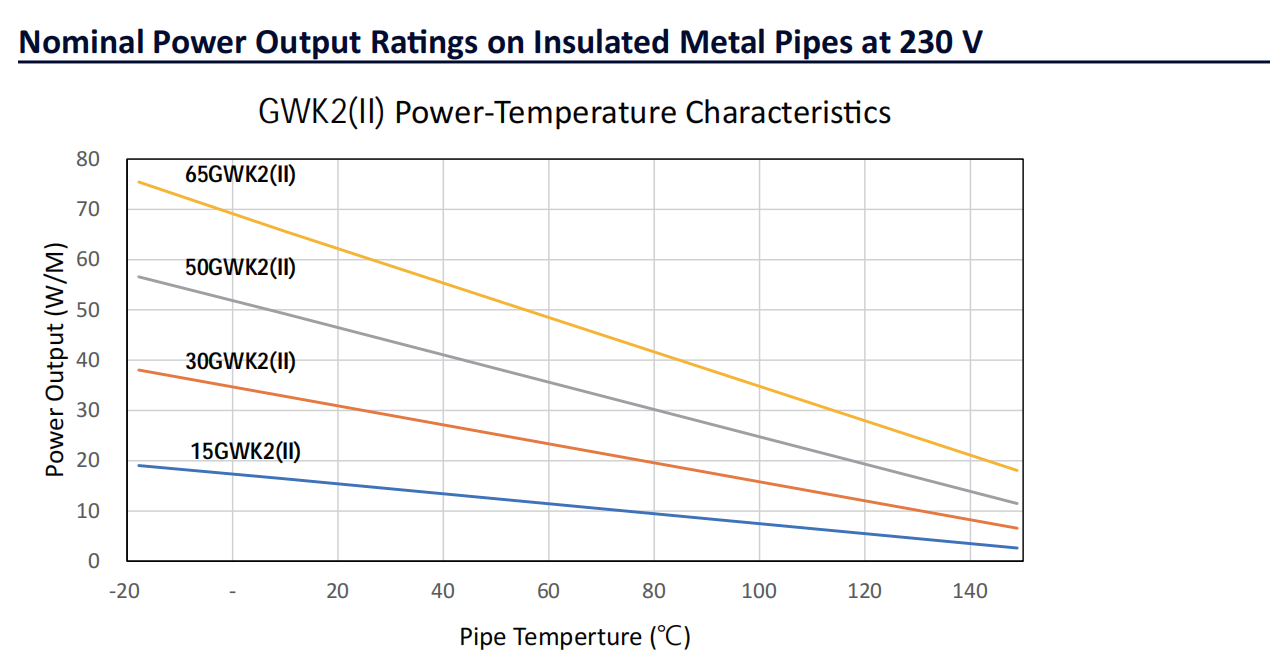

تصنيفات الطاقة الاسمية للإخراج على الأنابيب المعدنية المعزولة عند 230 فولت
خصائص الطاقة ودرجة الحرارة لـ GWK
تصنيفات الطاقة الاسمية للإخراج على الأنابيب المعدنية المعزولة عند 230 فولت
[ملحوظة]
1. يتم اختبار المخرجات الحرارية المذكورة أعلاه وفقًا لـ IEEE 515، مع وضع كل طراز على أنبوب معدني معزول بعزل من الألياف الزجاجية.
2. بالنسبة لتركيبات الأنابيب البلاستيكية، سيتم خفض إنتاج الطاقة بنسبة 35% واستخدام طريقة تركيب الشريط الألومنيوم.
الحد الأقصى لطول الدائرة بناءً على اختيار قاطع الدائرة
| رقم الكتالوج | درجة حرارة بدء التشغيل (درجة مئوية) | الحد الأقصى لطول الدائرة لكل قاطع دائرة، متر 230 فولت | |||
| 16A | 25A | 32A | 40A | ||
| 15GWK2(II)-PF | 10 | 143 | 216 | 216 | 216 |
| -20 | 113 | 173 | 216 | 216 | |
| -30 | 105 | 160 | 202 | 216 | |
| -40 | 98 | 149 | 187 | 216 | |
| 30GWK2(II)-PF | 10 | 85 | 130 | 153 | 153 |
| -20 | 70 | 107 | 136 | 153 | |
| -30 | 66 | 100 | 126 | 146 | |
| -40 | 62 | 94 | 118 | 137 | |
| 50GWK2(II)-PF | 10 | 62 | 95 | 122 | 122 |
| -20 | 52 | 80 | 102 | 119 | |
| -30 | 50 | 76 | 95 | 110 | |
| -40 | 47 | 72 | 90 | 104 | |
| 65GWK2(II)-PF | 10 | 46 | 71 | 91 | 106 |
| -20 | 40 | 61 | 78 | 91 | |
| -30 | 38 | 69 | 74 | 86 | |
| -40 | 37 | 56 | 70 | 81 | |
[ملحوظة]
1. تعتمد أطوال الدائرة على خصائص تيار الرحلة لأجهزة النوع 00 والنوع 0CB. بالنسبة للأجهزة ذات خصائص الرحلة المختلفة، يرجى استشارة Shandong Huaning.
2. استخدم رموز الكهرباء المحلية لاختيار قواطع الدائرة الفرعية المناسبة.
3. الطول الإجمالي لكابلات التدفئة المتصلة بقاطع الدائرة هو مجموع كل الكابلات التي تم تجميدها أو توصيلها بالتوازي. تأكد من أن الطول الإجمالي لا يتجاوز الحد الأقصى لطول الدائرة كما هو موضح أعلاه.
4. يلزم توفير الحماية من الأعطال الأرضية للمعدات في حالة دوائر فرعية تتبع الحرارة ذات مستوى التعثر النموذجي 30 مللي أمبير. يوصى باستخدام قواطع مغناطيسية حرارية لتقليل التعثر المزعج.
5. من المستحسن تشغيل الدوائر عند درجات حرارة أعلى، عندما يكون ذلك ممكنًا، لتجنب تيار بدء التشغيل الكبير أو التيار الزائد الذي قد يتسبب في تعثر قاطع الدائرة.
* المعلومات الفنية قابلة للتغيير دون إشعار
