كابل التدفئة المستمر من الأنابيب الفولاذية
ملخص:
نظام تسخين الأنابيب الفولاذية المستمر هو نظام تسخين كهربائي يدمج استخراج النفط والغاز والتسخين والتذويب في نقل الأنابيب السائلة والغازية. نظرًا لأن طبقة الحماية للكابل عبارة عن أنبوب فولاذي، فهي متوافقة مع الكابلات المصنوعة من P46 والبولي إيثيلين والبولي بروبيلين وغيرها من المواد. وبالمقارنة، فإنه يتمتع بخصائص القوة الميكانيكية العالية، ومقاومة البثق العالية، ومقاومة الزيت، ومقاومة الضغط، ومقاومة التآكل، ومقاومة درجات الحرارة العالية، والعمر الطويل، والمتجدد، وما إلى ذلك، لذلك فهو يستخدم على نطاق واسع في صناعة البترول: "استكشاف النفط، وتعدين النفط، ومعالجة التكرير، والتخزين، والتجميع والنقل" وغيرها من عمليات الإنتاج.
مبدأ عمل نظام تسخين الأنابيب الفولاذية المستمر هو تعويض فقدان الحرارة للسائل أثناء نقل الأنابيب، وضمان التوازن الحراري للسائل في الأنابيب، والتأكد من أن السائل في الأنابيب يتمتع بسيولة معينة.
تكوين نظام تسخين الأنابيب الفولاذية المستمرة: يتكون نظام تسخين الأنابيب الفولاذية المستمرة من جزأين: مصدر طاقة التحكم الذكي لكابل تسخين الأنابيب الفولاذية المستمرة وكابل تسخين الأنابيب الفولاذية المستمرة.
يتوافق نظام التدفئة المستمر للأنابيب الفولاذية الذي صممته شركة Huaning بشكل صارم مع معايير التدفئة الكهربائية ذات الصلة من IEC و IEEE، ويعتمد تصميم الموثوقية المذكور في مواصفات التصميم لضمان السلامة المطلقة في الموقع. تلتزم شركة Huaning بأنظمة التدفئة المستمرة للأنابيب الفولاذية وهي على استعداد لتقديم منتجات وخدمات التدفئة الاحترافية للعملاء الذين يحتاجون ويريدون استخدام أنظمة التدفئة المستمرة للأنابيب الفولاذية.

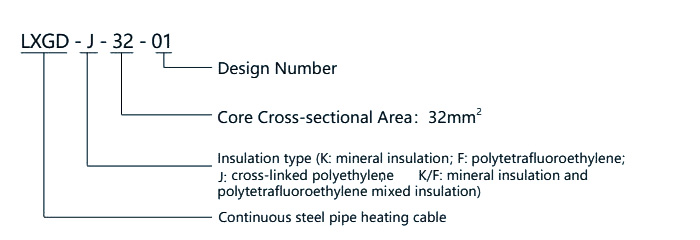

نموذج المنتج:
على سبيل المثال، يمثل LXGD-K-32-01 كابل تسخين أنبوبي فولاذي مستمر معزول معدنيًا بمساحة مقطعية تبلغ 32 مم² ورقم تسلسل التصميم 01.

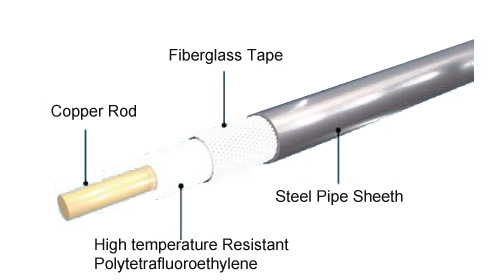

هيكل المنتج:
مبدأ العمل:
يستخدم الكابل مصدر طاقة أحادي الطور؛ حيث يتم استخدام قلب النحاس كموصل ويتم استخدام غلاف الأنبوب الفولاذي كعنصر تسخين. في الطرف السفلي من الكابل، يشكل قلب النحاس وغلاف الأنبوب الفولاذي حلقة من خلال وصلة الحلقة. بعد تنشيط الموصلين الحاملين للتيار، يشكلان بشكل أساسي حالة حيث يكون التيار متساويًا في المقدار ومعاكسًا في الاتجاه، مما يتسبب في تأثير الجلد على الجدار الداخلي لغلاف الكابل المدرع الفولاذي، وفقدان الحديد وتأثير القرب لتوليد الحرارة، وتحقيق التحويل الكهربائي الحراري، وتحقيق غرض التدفئة.
مواصفات الأداء والمعلمات:
| طول الاستخدام | 300-2000 متر |
| الجهد المقدر | AC500V~AC2500V; |
| درجة حرارة العمل | 120℃, 205℃, 250℃ |
| الحد الأقصى للتيار المسموح به | 180A |
| الحد الأدنى لنصف قطر الانحناء | 250mm |
| مقاومة العزل | ≥300MΩ·km (درجة الحرارة 20 درجة مئوية، الرطوبة 80%) |
| أبعاد الكابل | الحد الأقصى للقطر الخارجي Φ16.5 |
| وحدة وزن الكابل لكل متر | 1.26Kg |
| الحد الأقصى المسموح به لطول الكابل العمودي والمعلق | ل≤2000 متر |
| قوة الشد لغلاف الدرع الفولاذي | ≥495MPa |
| مدى درجة الحرارة | -30℃～350℃ |
| مصدر الطاقة كيلو فولت | 1-6 |

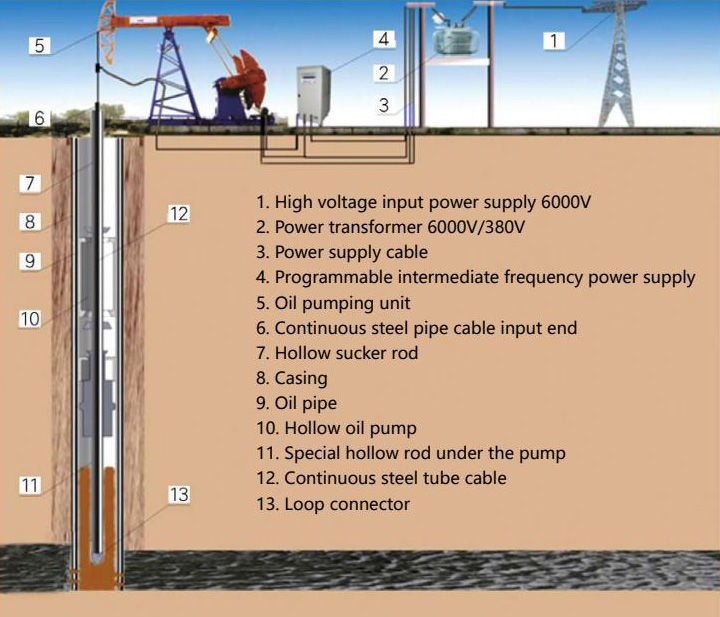

تكوين النظام:
تتكون المجموعة الكاملة لإنتاج زيت التدفئة الكهربائية الذكية بشكل أساسي من: الأرض: نظام التحكم في مصدر الطاقة، ومانع تسرب القضبان المصقول.
أسفل البئر: قضبان شفط مجوفة، كابلات التدفئة، الزيت الحراري.
الملحقات الداعمة: المصاعد، المشابك المربعة لرأس البئر، أسلاك التوصيل، وصلات الإبزيم المتغيرة والمواد المساعدة، إلخ.
نظرًا لأن نظام التحكم الذكي في التدفئة الكهربائية يمكنه ضمان توازن الجهد من طور إلى طور لخط إمداد الطاقة والكفاءة الحرارية العالية، مع الأخذ في الاعتبار تعقيد وعدم اليقين في معلمات بئر النفط، من أجل تلبية احتياجات تدفئة البئر وارتفاع درجة الحرارة، يوصى بتصميم نظام تحكم ذكي في التدفئة الكهربائية داعم بقدرة 100 كيلو وات. يمكن استخدام هذه المعدات لتحقيق التعديل المستمر لجهد الإخراج والتيار لتحقيق غرض التعديل المستمر لقوة الإخراج، بحيث يكون نظام إنتاج زيت التدفئة الكهربائية في أفضل حالة عمل، مع استخدام عالي للطاقة وتأثير واضح لتوفير الطاقة. يستخدم نظام التحكم الذكي في التدفئة الكهربائية جهاز التبديل عالي الطاقة IGBT من الجيل الثالث كدائرة رئيسية ومعالج دقيق متقدم لأغراض خاصة كمكون تحكم لتشكيل نظام تحكم كامل. يتميز الجهاز بأداء ممتاز وموثوقية عالية وسهولة تشغيله بشكل خاص. يمكن تحقيق التبديل بين التحكم اليدوي والتحكم التلقائي حسب الحاجة. ينقسم التحكم التلقائي إلى وضعين: التحكم في الوقت والتحكم في درجة الحرارة. يجب أن يكون كابل التسخين مزودًا بحماية من التيار الزائد. يتم اختيار جميع معدات التشغيل الآلي والأجهزة الكهربائية ذات الجهد المنخفض من شركة شنايدر. يتم التحكم في حالة عمل كابل التدفئة تلقائيًا من خلال البرنامج الموحد المدمج. تتم مراقبة حالة عمل بئر النفط في الوقت الفعلي من خلال عنصر الكشف في الموقع لبئر النفط ويتم ضبط حالة عمل كابل التدفئة تلقائيًا. يمكن لخزانة التحكم الذكي في درجة الحرارة ضبط التحكم في درجة الحرارة أو التحكم في الوقت تلقائيًا وفقًا لاحتياجات المستخدم. عند الوصول إلى درجة الحرارة المحددة أو قيمة الوقت، يقطع الجهاز الطاقة تلقائيًا ويتوقف كابل التدفئة عن العمل. عندما تكون أقل من القيمة المحددة، يرسل الجهاز الطاقة تلقائيًا. وهذا لا يلبي احتياجات المستخدمين فحسب، بل يوفر أيضًا استهلاك الكهرباء وفي نفس الوقت يطيل عمر كابل التدفئة.
| مدخلات الطاقة | الطور، الجهد، التردد | 3 مراحل، 380 فولت، 50 هرتز |
| السماح بالتقلبات | الجهد 380 فولت ± 15%، التردد ± 2% | |
| الجهد عكس اتجاه عقارب الساعة | الجهد الكهربائي سوف يعمل فوق 380 فولت | |
| انتاج الطاقة | تعيين | ضبط بين 500-2000 هرتز |
| دقة | ±1HZ | |
| جهد الخرج | 400-1350V | |
| عرض | شاشة رقمية | تردد التشغيل، دورة العمل النبضية، تيار التشغيل، رمز الخطأ |
| وظيفة الحماية | حماية من ماس كهربائي، حماية من الحرارة الزائدة، حماية من الجهد الزائد والمنخفض، حماية من الطور القصير | |
| بيئة | مكان الاستخدام | في المنزل، على ارتفاع أقل من 1000 متر، لا يوجد غازات تآكلية، ولا غبار، ولا أشعة الشمس المباشرة. |
| درجة الحرارة المحيطة | -20-+50℃ | |
| رطوبة | 20-80% رطوبة نسبية بدون تجمد | |
| هزة | 5.9m/s2(0.6 جرام أدناه) | |
| طريقة التبريد | تبريد الهواء القسري | |
