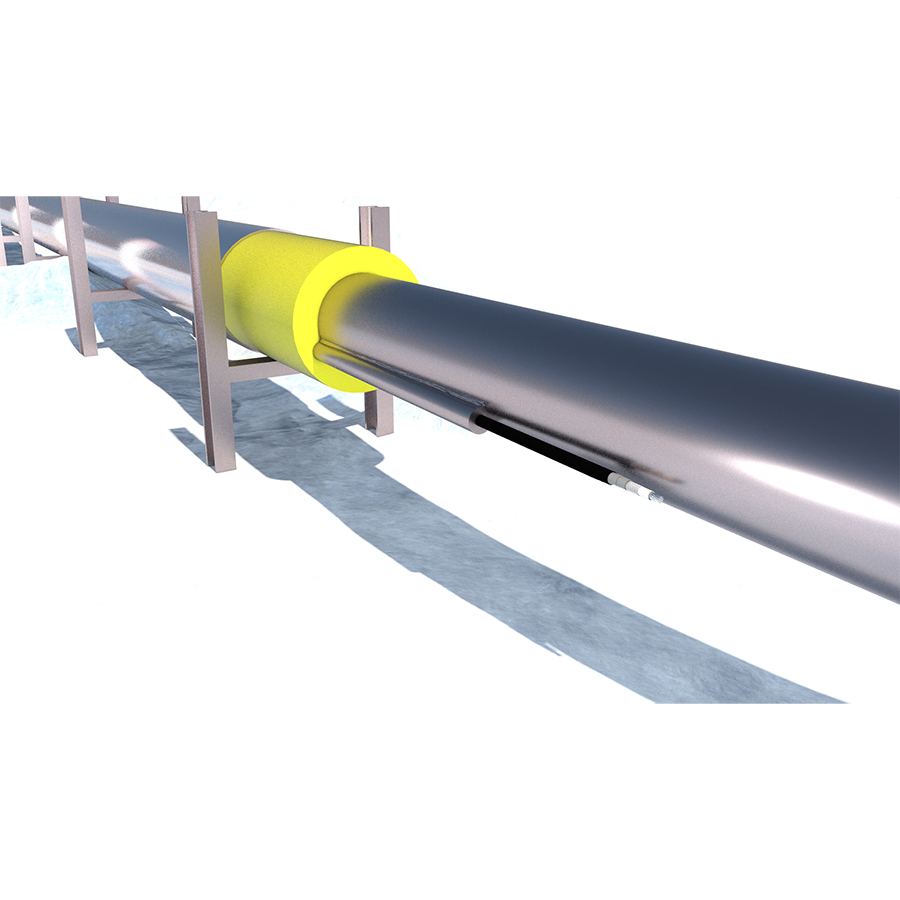

مبدأ:

في جهاز تأثير الجلد، يمر سلك معزول (سلك SETS) عبر أنبوب فولاذي شديد المغناطيسية ويتم توصيله بالطرف الخلفي للأنبوب الفولاذي. يتم توصيل الطرف الأول من الأنبوب الفولاذي والسلك المعزول بمصدر الطاقة على التوالي. يتم تطبيق الخط المحايد وخط الطور بجهد تيار متردد صناعي أو متوسط ​​التردد، ويشكل التيار حلقة عبر السلك والأنبوب الفولاذي لتوليد حرارة جول. نظرًا للعلاقة المؤكدة بين حجم الأنبوب الفولاذي ومادة وتردد التيار المتردد، لا يتدفق التيار المتردد بشكل موحد عبر الأنبوب الفولاذي. المقطع العرضي، ولكن التدفق المركز ضمن عمق معين من سطحه الداخلي، تنخفض كثافة التيار بشكل كبير، ويصبح الجهد والتيار على السطح الخارجي للأنبوب الفولاذي صفرًا تقريبًا، وهو آمن للغاية. لذلك، يمكن لحام أنبوب SECT مباشرة بأنبوب الناقل. مما يجعله مصدرًا فعالًا للحرارة. تنتقل الحرارة المتولدة عن أنبوب SETS بسرعة إلى أنبوب التوصيل من خلال اللحام والإسمنت الموصل للحرارة، مما يلعب دورًا في تتبع الحرارة. يمر السلك عبر أنبوب فولاذي بمغناطيسية قوية ويتصل بنهاية الأنبوب الفولاذي. يتم توصيل الطرف العلوي للأنبوب الفولاذي والسلك المعزول بخط محايد وخط طور لمصدر الطاقة على التوالي. يتم تطبيق تردد الطاقة أو جهد التيار المتردد متوسط ​​التردد، ويشكل التيار حلقة عبر السلك والأنبوب الفولاذي ينتج حرارة جول. بسبب العلاقة المؤكدة بين حجم الأنبوب الفولاذي والمادة وتردد التيار المتناوب، لا يتدفق التيار المتناوب بشكل موحد عبر المقطع العرضي للأنبوب الفولاذي، بل يتدفق بشكل مركّز ضمن عمق معين من سطحه الداخلي. تنخفض كثافة التيار بشكل كبير. في الأنبوب الفولاذي، يكون الجهد والتيار على السطح الخارجي صفرًا تقريبًا، وهو أمر آمن للغاية. وبالتالي، يمكن لحام أنبوب SECT مباشرة بأنبوب التوصيل، مما يجعله مصدرًا فعالًا للحرارة. تنتقل الحرارة المتولدة عن أنبوب SECT بسرعة إلى أنبوب التوصيل من خلال اللحام والأسمنت الموصل للحرارة، مما يلعب دورًا في تتبع الحرارة.

المستقبل التقني:

1. قدرة قوية على التكيف

إنه مناسب لتتبع الحرارة وتسخين جميع خطوط الأنابيب المعدنية الطويلة والمتوسطة والقصيرة. إنه مناسب لطرق وضع خطوط الأنابيب المختلفة وفي أي مكان؛ مثل: الدفن المباشر تحت الأرض، وتحت الماء، وعلى الأرض العلوية؛ ومناسب للاستخدام في الهواء الطلق أو المناجم والمصانع والأماكن القابلة للاشتعال والانفجار.

2. مجموعة واسعة من التطبيقات

1) مناسب للوسط الذي يتصلب في درجة حرارة الغرفة وينتقل بواسطة سائل ساخن؛

2) مناسب لنقل خطوط الأنابيب للمواد ذات اللزوجة العالية في درجة الحرارة العادية والتي يصعب تدفقها، ولكن من السهل تدفقها بعد التسخين، مثل الزيت الثقيل، وزيت التكثيف العالي، وزيت الوقود الثقيل، والشمع، وما إلى ذلك؛

3) مناسب لأنابيب النقل التي تتطلب تتبع الحرارة المتساوية، مثل النقل المتوسط ​​حيث تكون مسافة الأنابيب طويلة ودرجة حرارة بدء التشغيل والتسليم ليس من السهل أن تكون مرتفعة للغاية؛

4) مناسب للنقل المتقطع للمواد ذات نقطة التجمد العالية أو المواد اللزجة.

3. مميزات المنتج

1) كثافة طاقة عالية ودرجة حرارة تسخين عالية؛

2) يمكن لنظام تسخين تأثير الجلد الحفاظ على درجة الحرارة بشكل فعال حتى 230 درجة، والحد الأقصى لتوليد الحرارة لقضيب واحد هو 150 وات / متر؛

3) توفير الطاقة والتمتع بكفاءة تدفئة عالية؛

4) إن التسخين بتأثير الجلد بتردد الطاقة هو طريقة تسخين متساوية الحرارة، والتي لن تسبب ارتفاعًا في درجة الحرارة المحلية ولديها كفاءة تسخين عالية. ما عليك سوى زيادة جهد التسخين مع إطالة مسافة خط الأنابيب. وبالمقارنة مع التتبع بالبخار، يستهلك التسخين بتأثير الجلد 231 كجم/كم من الفحم القياسي، بينما يستهلك الدورة الحرارية أو التتبع بالبخار 1813 كجم/كم.

4. آمنة وموثوقة

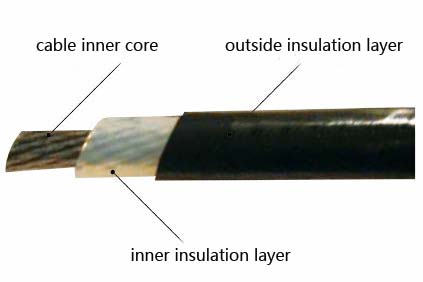

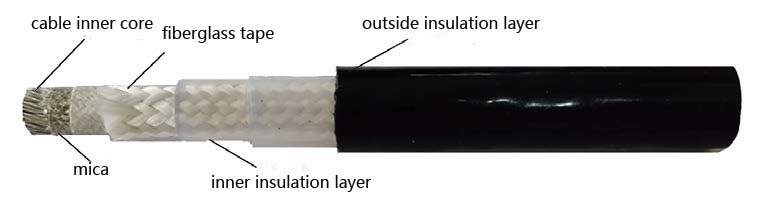

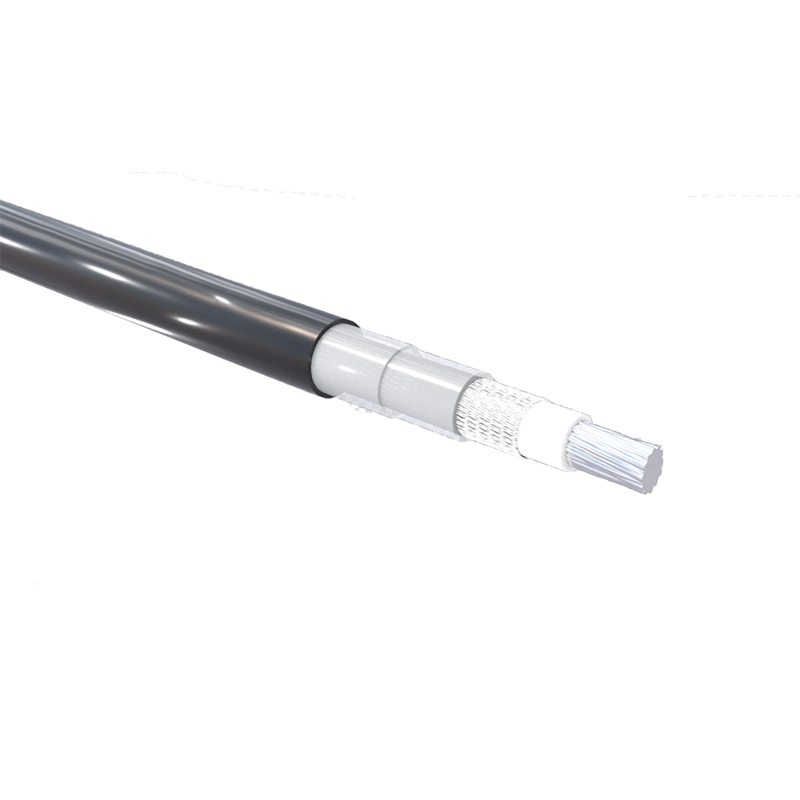

يستخدم تسخين الجلد كابلات خاصة. نظرًا لأن نظام تأثير الجلد نفسه يشكل هيكلًا عازلًا، فإن السطح الخارجي لأنبوب التسخين وأنبوب التسريب غير مكهرب. يتم تأريض أنبوب التسريب بأمان كل كيلومتر أو نحو ذلك، ولا تزيد مقاومة التأريض عن 4Ω لضمان أن أنبوب التسريب دائمًا يكون بإمكانية صفر، مما يجعله آمنًا وموثوقًا به.

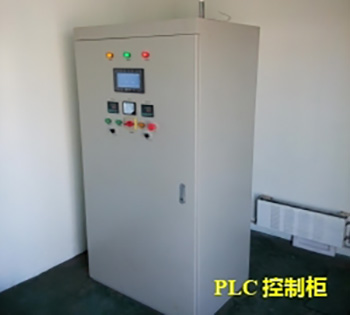

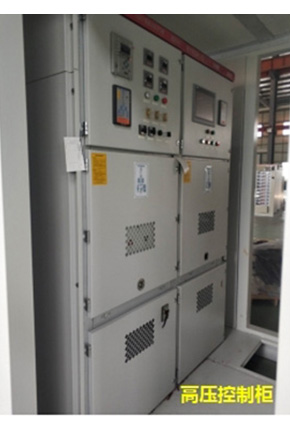

5. التحكم الآلي

تحقيق وظائف التحكم في درجة الحرارة المثالية: حلقة مغلقة لدرجة الحرارة الرقمية، وظيفة حماية الدائرة القصيرة، وظيفة حماية التيار الزائد، وظيفة حماية انقطاع الدائرة؛

الإغلاق الناعم والبدء الناعم: تقليل التأثير على الجهاز وإطالة عمر خدمة الجهاز؛

وضع التشغيل المرن: شاشة رقمية/LCD لتسهيل الحوار بين الإنسان والآلة؛

تصميم الشبكة: تحقيق إنذار لاسلكي عن بعد والتحكم اللاسلكي عن بعد؛

6. تحقيق التصنيع المجزأ والصيانة المريحة

يمكن تصنيع أنبوب تتبع الحرارة مسبقًا في المصنع أو تقسيمه في الموقع وفقًا للعملية أو هيكل قسم خط الأنابيب. يتم توصيل المفاصل بغلاف اللحام ولحامها وتثبيتها مع خط أنابيب النفط. إن إضافة طبقة عازلة وغطاء واقٍ من الخارج لا يسهل البناء فحسب، بل يضمن أيضًا جودة المشروع. إذا فشل قسم أنبوب العملية أو كان من الضروري استبدال صمام، فما عليك سوى تفكيك المفاصل في كلا طرفي الجزء الذي يحتاج إلى الاستبدال وسحب كابل التسخين لاستبدال المكون. ليست هناك حاجة لتفكيك العزل وتركيبات الأنابيب تمامًا.

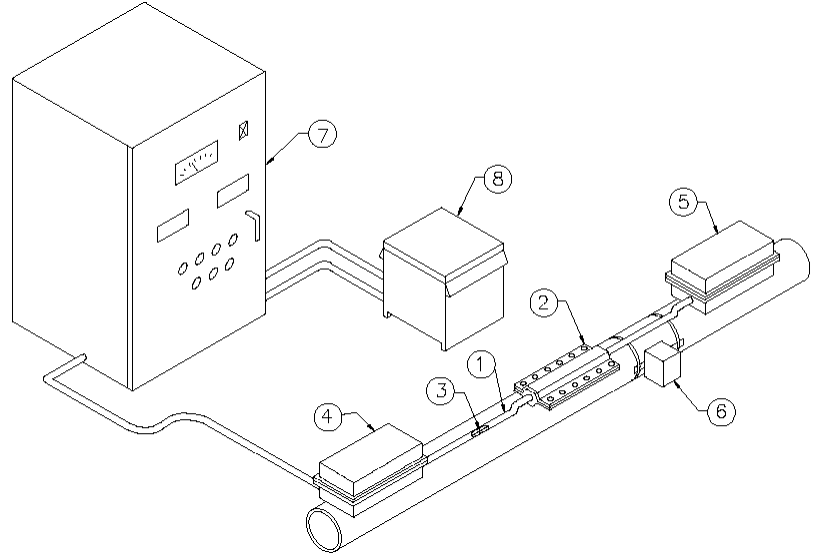

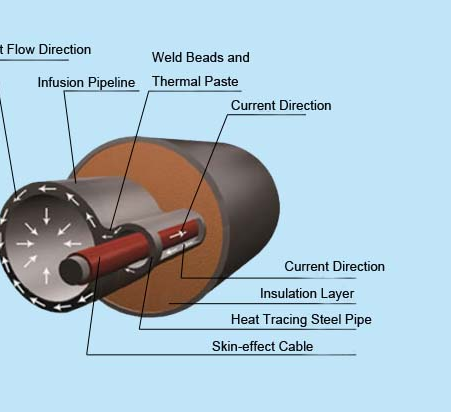

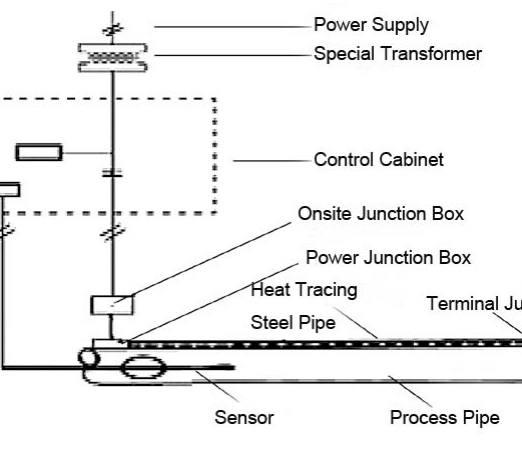

مخطط تخطيطي لتسخين الجلد:

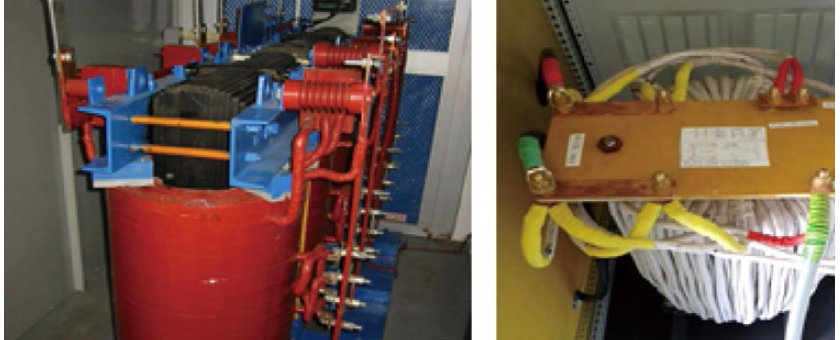

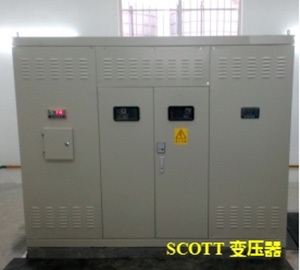

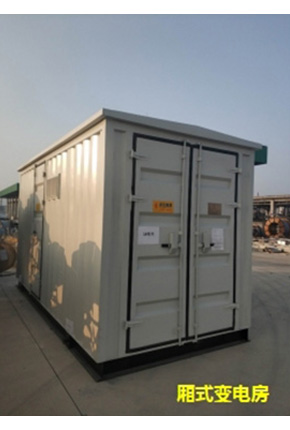

①أنابيب الصلب ذات التتبع الحراري؛ ②صندوق الوصلة الأوسط؛ ③كابل تأثير الجلد؛ ④صندوق توصيل الطاقة؛ ⑤صندوق الوصلات الطرفية؛ ⑥مستشعر درجة الحرارة؛ ⑦خزانة التحكم؛ ⑧محول خاص

المواصفات والأداء:

التباين مع نظام تتبع الحرارة الآخر:

كما يمكن أن نرى من الجدول، فإن مسافة التسخين لنظام تتبع البخار قصيرة، ودرجة حرارة المحطة منخفضة، ولا يمكن تحقيق التحكم التلقائي. يعد تسخين الكابلات وتسخين الشريط الكهربائي أكثر ملاءمة للتدفئة المحلية والتدفئة على مسافة قصيرة، مثل تسخين وتتبع الصمامات وأجزاء الصمامات والتحويلات والمفاصل الصغيرة وخطوط الأنابيب القصيرة في المحطات. بالنسبة لتدفئة خطوط الأنابيب المتوسطة والطويلة المدى، نظرًا لأن كابل التدفئة الفردي لديه طاقة صغيرة وعدد كبير من مصادر الطاقة، فبمجرد حدوث مشكلة، تصبح الصيانة صعبة، ويجب إزالة جميع طبقات العزل قبل استبدال كابل التدفئة. يتميز التسخين بتأثير الجلد بخصائص الأمان العالي والموثوقية القوية وسهولة الصيانة ودرجة حرارة التسخين العالية (يمكن أن تصل درجة حرارة تسخين أنبوب الفولاذ الكربوني إلى 180 درجة، ويمكن أن تصل إلى الحد الأقصى 200 درجة) وكثافة الطاقة العالية ومسافة التسخين الطويلة (يمكن أن تصل مسافة تتبع الحرارة لمصدر طاقة واحد إلى 25 كيلومترًا) وخصائص أخرى. إنه مناسب لخطوط الأنابيب الطويلة المدى وخطوط الأنابيب ذات الأقطار المختلفة والمناسبات ذات درجات حرارة التسخين العالية. إنها طريقة تتبع الحرارة الطويلة المدى الأكثر أمانًا وموثوقية واقتصادًا. لذلك، تم استخدامه على نطاق واسع في تجميع خطوط الأنابيب المختلفة ونقلها.

لمراقبة درجة الحرارة وإصدار الإنذارات لخطوط الأنابيب البعيدة، يمكن نقل البيانات عبر شبكة GSM والألياف الضوئية. تتميز بخصائص نقل البيانات الموثوقة، والشبكات السهلة، والتكلفة المنخفضة، وقابلية التوسع القوية للنظام. إنه الحل المثالي لنقل البيانات عن بعد حاليًا.

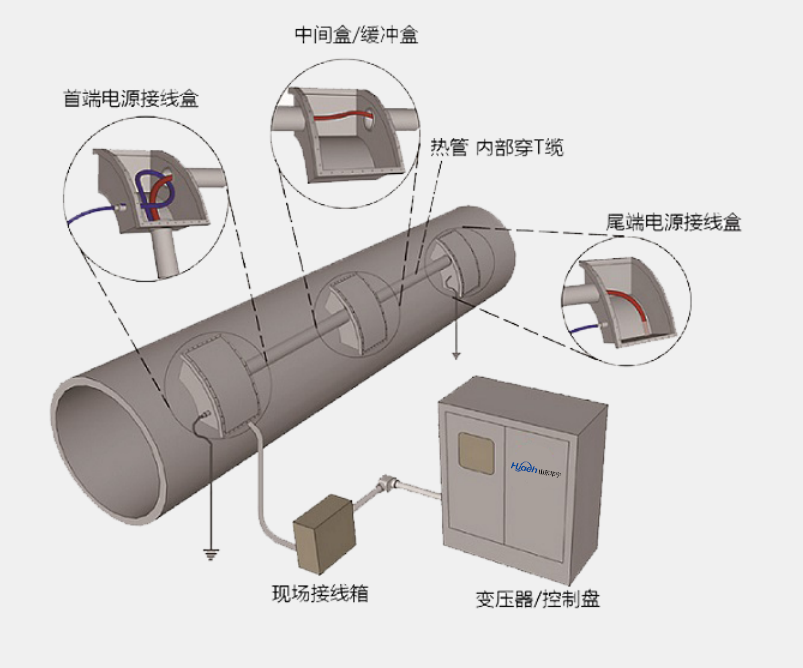

مخطط نظام الجلد:

طلب:

اعتمادًا على مادة السائل في خط الأنابيب، تختلف أيضًا درجة الحرارة المطلوبة للحفاظ عليها في خط الأنابيب. تُستخدم تقنية تسخين خط الأنابيب بتأثير الجلد بتردد الطاقة بشكل أساسي لتسخين خطوط الأنابيب وتسخين السوائل أو الوسائط الصلبة أو إذابتها أو نقل الزيت المتقطع في خطوط الأنابيب. خط الأنابيب. هناك طريقتان لجمع الجلد داخل الأنبوب وجمع الجلد خارج الأنبوب.

1. حقول النفط والمنصات البحرية: خطوط أنابيب الإنتاج، النفط الخام، خطوط أنابيب البخار، أنابيب المياه، خطوط النبض، الأجهزة، أبراج تخزين المحطات المركزية، خطوط الأنابيب الطويلة المدى، إلخ؛ خطوط أنابيب قاع النهر، قاع البحيرة، وخطوط أنابيب النفط تحت الماء.

2. صناعة التكرير، التقطير، التكسير الهيدروجيني، الكوك، الشمع، الكبريتيت، الأسفلت، النفط المتبقي وخطوط إنتاج أخرى؛ أنابيب المياه، خطوط النبض أو الأجهزة، أبراج التخزين، أبراج تخزين الهيدروكربون السائل.

3. مصانع البتروكيماويات، المصانع الكيميائية، مصانع الأسمدة: خطوط إنتاج البنزين، الستايرين، البولي إيثيلين، الكلور، حمض الأكريليك، حمض الأكساليك، الإيثيلين جليكول، الفثالالدهيد، الألياف الصناعية، النايلون، طلاء الصبغ، الراتنج، الخ؛ أنابيب المياه، خطوط النبض أو العدادات، أبراج التخزين، أبراج تخزين الهيدروكربون السائل.

4. محطة الطاقة النووية: خطوط المياه الثقيلة، أنابيب المياه، خطوط النبض والأجهزة، أبراج التخزين، أبراج المياه الثقيلة.

5. محطة نقل تجارة المنتجات النفطية: برج تخزين المنتجات، خط الأنابيب لمسافات طويلة، قاعدة برج المنتجات منخفضة الحرارة وخطوط الأنابيب وأنابيب المياه المرتبطة بالبرج.

6. محطة الطاقة: إمدادات المياه ذات الضغط العالي، تنفيس مياه الصرف الصحي، البخار، إزالة الغاز، التكثيف عالي الضغط، الأحماض والقواعد، خطوط زيت الاشتعال لتخزين النفط الثقيل وخطوط الأنابيب الأخرى؛ خطوط أنابيب النفط الثقيل، أبراج النفط الثقيل، خطوط النبض والأجهزة، أنابيب المياه، خطوط الأنابيب طويلة المدى، خطوط أنابيب نقل الطين من الفحم والماء، إلخ.

7. مصنع الصلب: خطوط إنتاج النفط الثقيل، خطوط قطران الفحم، خطوط الأسفلت والكبريت، أنابيب المياه، خطوط الأنابيب الطويلة المدى.

8. مصنع الأسمنت: خط الزيت الثقيل في الفرن أو الفرن، أنبوب المياه، خط النبض أو الجهاز، برج التخزين، خط أنابيب النفط الثقيل لمسافات طويلة.

9. هناك أيضًا مصانع معالجة البلاستيك، ومصانع معالجة الزيوت الصالحة للأكل، ومصانع معالجة الشوكولاتة، ومصانع إمدادات المياه، والفنادق والمباني الشاهقة، والصناعات الهندسية الثقيلة.

تسخين الجلد: يمكن تقسيمه إلى نوعين: تسخين الجلد خارج الأنبوب وتسخين الجلد داخل الأنبوب. يمكن استخدام تسخين تأثير الجلد لجميع أنواع نقل الأنابيب المذكورة أعلاه.

ومن خلال الممارسة نستنتج أن هذا الحل التقني حقق تأثيرات نقل جيدة وفوائد اقتصادية كبيرة.

وصف التصميم:

نظرًا لأن معلمات العمل لكل نوع من خطوط الأنابيب مختلفة وطول خط الأنابيب غير موحد، فإن كل نظام تدفئة للجلد يتم تصميمه واختياره بالتفصيل من قبل شركتنا. تقدم الشركة مجموعة كاملة من الخدمات بما في ذلك حساب تتبع الحرارة لخطوط الأنابيب، واختيار نظام تتبع الحرارة، وتركيب نظام تتبع الحرارة، وتصحيح أخطاء نظام تتبع الحرارة. يحتاج المستخدمون فقط إلى توفير المعلمات التالية، وستقوم شركتنا بالباقي.

المعلمة:

※ الطول الدقيق لخط الأنابيب، وعدد الصمامات (الأنواع) ودعامات الأنابيب، ومادة خط الأنابيب؛

※ يحافظ تسخين الأنابيب على درجة الحرارة ويسمح بأقصى درجة حرارة لسطح الأنبوب؛

※ مادة طبقة العزل، وسمكها، والتوصيل الحراري عند درجة الحرارة المطلوبة لتسخين الأنابيب؛

※ يمكن توفير سعة مصدر الطاقة (مستوى الجهد) والموقع؛

※ الظروف البيئية التي يقع فيها خط الأنابيب؛

※ متطلبات تشغيل العمل؛

※ الوسط الموجود في الأنبوب، ودرجة حرارة الوسط الذي يدخل الأنبوب، وما إذا كان خط الأنابيب يحتاج إلى التتبع أو التسخين، وما إذا كان يحتاج إلى وظيفة إزالة التكثيف.

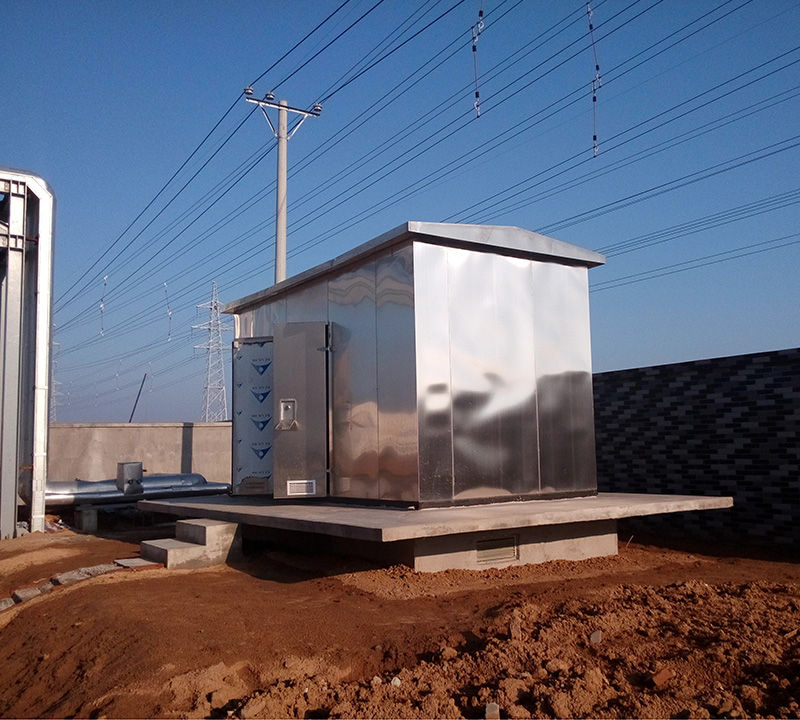

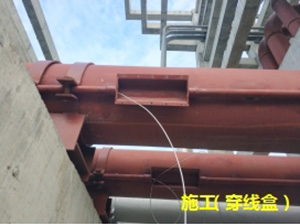

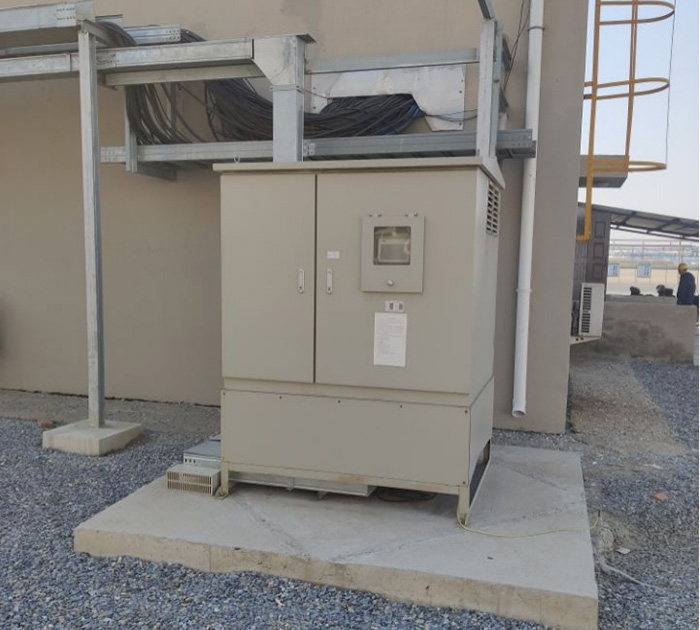

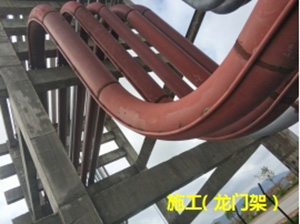

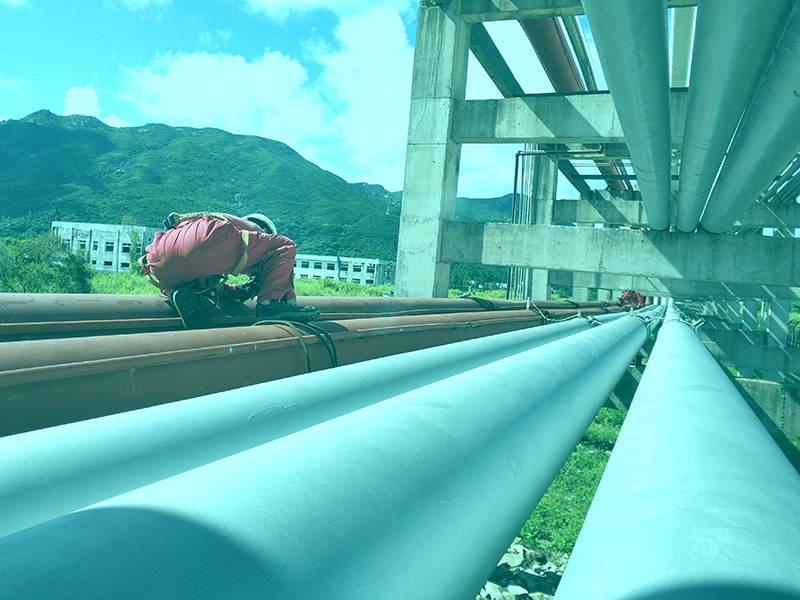

حالة التثبيت:
