يتكون نظام التحكم في درجة الحرارة بشكل أساسي من الأشكال الثلاثة التالية:

الطريقة الأولى: مقياس التحكم في درجة الحرارة + طريقة التحكم في قواطع التيار المتردد (أو SSR). يقوم مستشعر درجة الحرارة المثبت على أنبوب تتبع الحرارة (أو الجهاز) بنقل درجة الحرارة المكتشفة إلى جهاز التحكم في درجة الحرارة. يقوم جهاز التحكم في درجة الحرارة بمقارنة درجة الحرارة المكتشفة بدرجة الحرارة المحددة، ثم يقرر ما إذا كان سيتم تشغيل كابل التدفئة الكهربائية. هذا الوضع للتحكم هو وضع إخراج التبديل، وهو وضع تحكم منفصل. لتجنب التشغيل والإيقاف المتكرر، يجب ضبط معلمات أداة التحكم في درجة الحرارة على الهستيريسيس، ويتم الحفاظ على درجة حرارة خط الأنابيب ضمن نطاق معين.

الطريقة الثانية: جهاز التحكم في درجة الحرارة + وضع التحكم بالثايرستور. يقوم مستشعر درجة الحرارة المثبت على أنبوب تتبع الحرارة (أو الجهاز) بنقل درجة الحرارة المكتشفة إلى جهاز التحكم في درجة الحرارة. يقوم جهاز التحكم في درجة الحرارة بمقارنة درجة الحرارة المكتشفة بدرجة الحرارة المحددة، ثم يقوم بإخراج إشارة تيار 4-20 مللي أمبير إلى جهاز التحكم في درجة الحرارة. يتحكم الثايرستور في جهد خرج الثايرستور، وبالتالي ضبط درجة حرارة تتبع الحرارة لكابل التدفئة الكهربائية. هذا الوضع للتحكم هو وضع إخراج تناظري، وهو طريقة تحكم مستمرة. يتم استخدام وضع التحكم في الحلقة المغلقة PID للتدخل مسبقًا لتحقيق غرض التحكم السلس.

دقة التحكم في وضع التحكم هذا هي ± 1 درجة مئوية.

الطريقة الثالثة: نظام التحكم PLC أو SCM. نظام التحكم PLC هو نظام تحكم متقدم نسبيًا. لا يمكنه فقط تنفيذ التحكم في الحالتين أعلاه، بل لديه أيضًا وظائف لا يمكنه تحقيقها، مثل وظائف التوقيت، ووظائف مراجعة البيانات التاريخية، ووظائف التحكم في الاتصال عن بعد. مبدأ عمل نظام PLC هو أن مستشعر درجة الحرارة المثبت على أنبوب تتبع الحرارة (أو الجهاز) ينقل درجة الحرارة المكتشفة إلى وحدة PLC التناظرية، ويتم كتابة برنامج معين في PLC. بعد التحليل، تتحكم الإشارة الصادرة من طرف الإخراج في موصل التيار المتردد أو SSR. يمكن أن يكون وضع التحكم هذا هو وضع إخراج التبديل أو وضع الإخراج التناظري. تشبه طريقة التحكم بالميكروكمبيوتر أحادي الشريحة نظام PLC، لكن التحكم بالميكروكمبيوتر أحادي الشريحة مرن ومساحة التثبيت صغيرة.

يمكن لنظام التحكم في تتبع الحرارة الكهربائية أيضًا تحقيق التحكم عن بعد أو الاتصال، ويتم إضافة وحدة اتصال الاستحواذ داخل صندوق توزيع التحكم الذكي في درجة الحرارة، ويتم توصيلها بنظام DCS عن بعد من خلال بروتوكول الاتصال المعترف به من قبل الجهازين. يمكن عرض حالة التشغيل ودرجة الحرارة في الوقت الفعلي لكل دائرة بصريًا على نظام DSC من خلال الشاشة، كما يمكنه أيضًا التحكم في بدء وإيقاف كابل التدفئة الكهربائية.

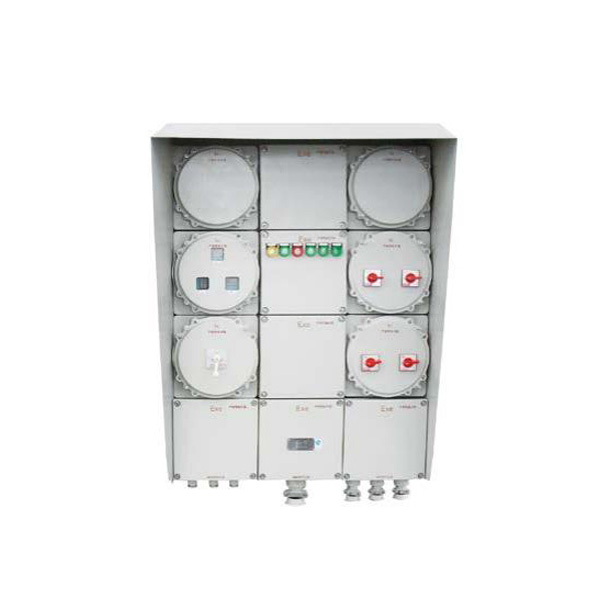

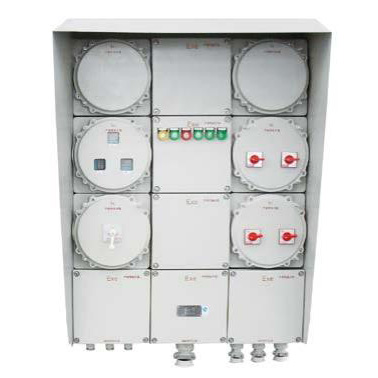

صندوق توزيع خاص غير مقاوم للانفجار (خزانة) لتتبع الحرارة الكهربائية

صندوق توزيع خاص غير مقاوم للانفجار (خزانة) لتتبع الحرارة الكهربائية

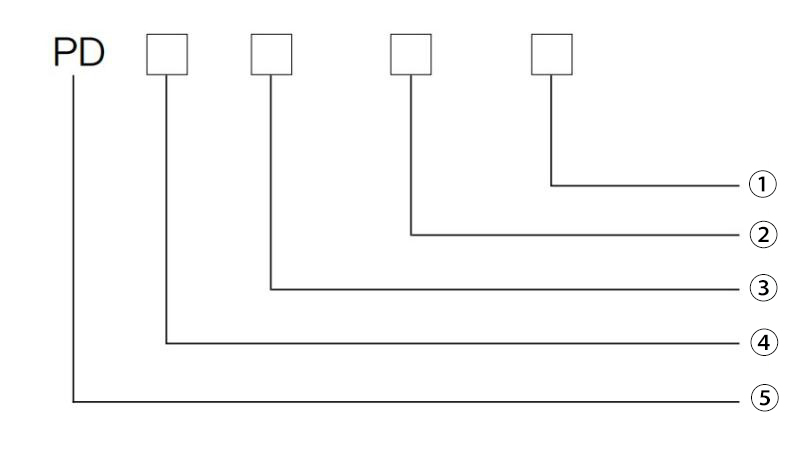

تسمية رقم النوع:

وظيفة صندوق التوزيع:

1) قاطع دائرة مصغر مدمج، واقي، موصل، مؤشر إشارة ومكونات أخرى، مع حماية من الحمل الزائد، وتسرب الدائرة القصيرة ووظائف أخرى.

2) يمكن إجراء متطلبات خاصة، مثل إضافة مقياس التيار الكهربائي ومقياس الفولتميتر وأجهزة رقمية مختلفة.

3) يمكن لصندوق التوزيع مع نظام التحكم في درجة الحرارة ضبط درجة الحرارة تلقائيًا، وعرض درجة الحرارة الرقمية، وإنذار درجة الحرارة العالية، والإنذار والتحكم عن طريق الإشارة عن بعد.

4) يتمتع صندوق التوزيع بوظيفة تسخين وإزالة الرطوبة الخاصة به، والتي يمكن استخدامها في الهواء الطلق في الشتاء البارد لضمان التشغيل الطبيعي لنظام التدفئة الكهربائية.

المعايير الفنية:

1) الجهد المقدر: AC220V, AC380V, AC660V

2) التيار المقدر: 10 أمبير ~ 250 أمبير لكل دائرة

3) درجة حرارة التحكم: 0 ~ 800 درجة مئوية

4) مقاومة العزل: ≥ 5MΩ

5) مستوى الحماية: IP55/IP65

6) بيئة التطبيق: درجة الحرارة المحيطة -30 ~ +60 درجة مئوية، الرطوبة النسبية ≤ 90%.

صفات:

1) صندوق التوزيع غير المقاوم للانفجار مناسب لمنتجات تتبع الحرارة الكهربائية في الأماكن غير المقاومة للانفجار؛

2) تتكون المادة عمومًا من الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ، مع هيكل خزانة مثبت على الحائط أو الأرضية؛

3) يمكن دمج حامي الدائرة القصيرة للتسرب ومؤشر الإشارة وإمدادات الطاقة أحادية الطور / ثلاثية الطور ؛ يمكن دمج قاطع الدائرة المصبوب وقاطع الدائرة للتسرب ومؤشر الإشارة والمكونات الكهربائية الأخرى وفقًا للمتطلبات، ويمكن أيضًا ضبط أدوات التحكم في درجة الحرارة الرقمية والتحكم الذكي.

4) عندما تكون مسافة قياس درجة الحرارة طويلة، تحتاج إشارة الإدخال إلى تحديد الإشارة التناظرية 4-20 مللي أمبير للاتصال بأداة التحكم في درجة الحرارة لضمان دقة البيانات المعروضة.

5) يجب أن يكون غطاء المطر ضروريًا في حالة تثبيته في الهواء الطلق.

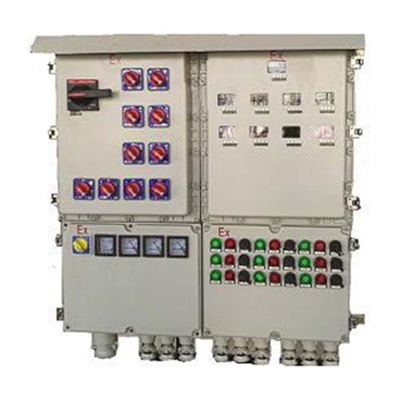

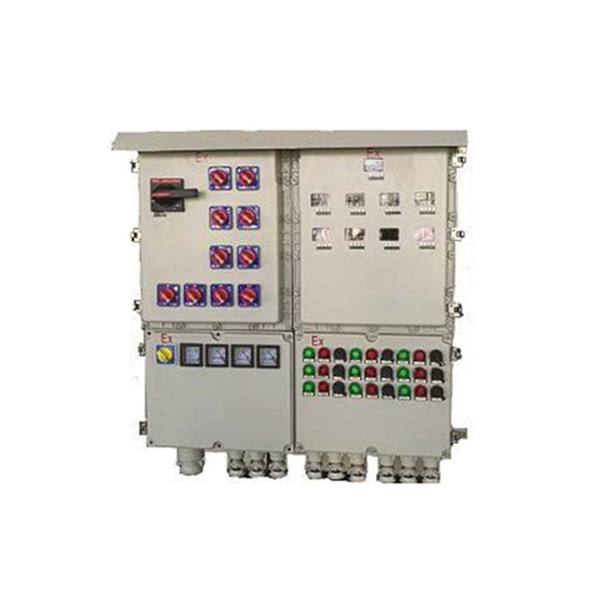

خزانة توزيع خاصة مقاومة للانفجار لتتبع الحرارة الكهربائية

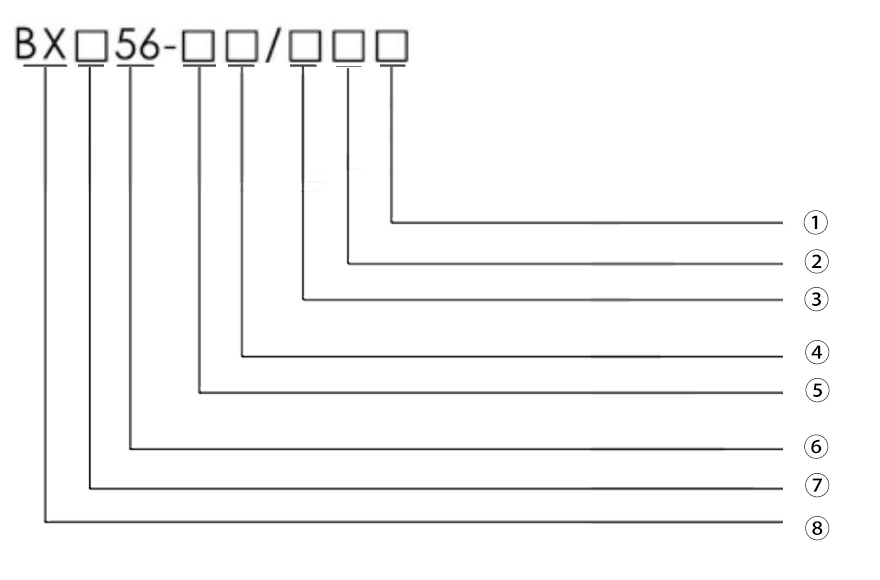

تسمية رقم النوع:

وظيفة صندوق التوزيع:

1) صندوق توزيع الطاقة المقاوم للانفجار يحتوي على قاطع دائرة مصغر، وواقي، وملامس، ومؤشر إشارة ومكونات أخرى، مع حماية من الحمل الزائد، وتسرب الدائرة القصيرة ووظائف أخرى.

2) يمكن إجراء متطلبات خاصة، مثل إضافة مقياس التيار الكهربائي ومقياس الفولتميتر وأجهزة رقمية مختلفة.

3) صندوق توزيع مقاوم للانفجار مع نظام التحكم في درجة الحرارة يمكنه ضبط درجة الحرارة تلقائيًا، وعرض درجة الحرارة الرقمية، وإنذار درجة الحرارة العالية، والإنذار والتحكم عن طريق إشارة عن بعد، يتم ضبط الزر على أداة التحكم في درجة الحرارة الخارجية لسهولة التشغيل.

4) يحتوي صندوق توزيع الطاقة المقاوم للانفجار على وظيفة تدفئة خاصة به، ويمكن استخدامه في الهواء الطلق في الشتاء البارد لضمان التشغيل الطبيعي لنظام التدفئة الكهربائية.

المعايير الفنية:

1) الجهد المقدر: AC220V, AC380V, AC660V

2) التيار المقدر: 6 أمبير ~ 100 أمبير لكل اتجاه

3) درجة حرارة التحكم: 0 ~ 800 درجة مئوية

4) مقاومة العزل: ≥ 5MΩ

5) مستوى الحماية: IP54/IP56/IP65

طلب:

1) مناسب لمناطق مخاليط الغازات الخطرة: القسم 1، القسم 2؛

2) مناسب لمجموعة درجة حرارة خليط الغاز المتفجر: T1 ~ T5؛

3) ينطبق على تصنيف مخاطر خليط الغازات المتفجرة: IIA، IIB، IIC.

4) مناسب للأماكن الخطرة التي تحتوي على غبار قابل للاشتعال

صفات:

1) غلاف مصبوب من سبائك الألومنيوم، سطح مصبوب بالرش الكهروستاتيكي عالي الجهد؛

2) صندوق التوزيع المقاوم للانفجار عبارة عن هيكل مركب، حيث يعتمد صندوق التبديل على هيكل مقاوم للانفجار، ويتبنى قضيب التوصيل وصندوق المخرج هيكل أمان متزايد، ويعتمد الكل على هيكل معياري، ويمكن اختيار الدوائر المختلفة ودمجها؛

3) يستخدم على نطاق واسع في المناطق المقاومة للانفجار مثل مناطق تخزين النفط ومناطق المصانع الكيميائية ومناطق الغاز.

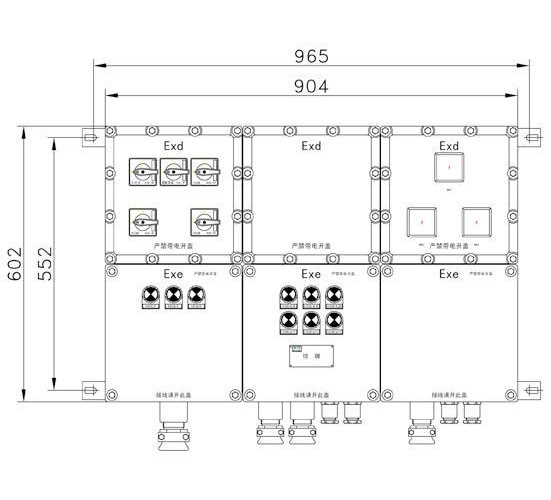

التوقعات والتثبيت:

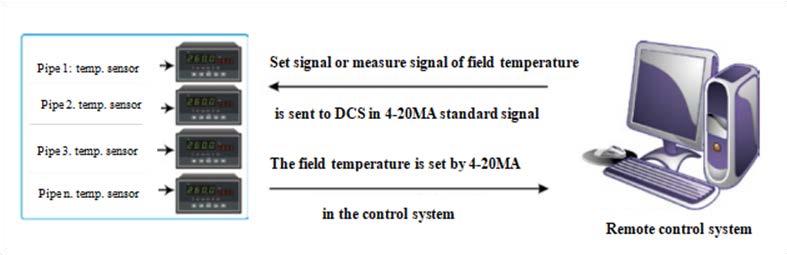

نظام التحكم عن بعد:

وفقًا لاحتياجات موقع العميل، يمكن لنظام توزيع الطاقة لدينا تحقيق التحكم في درجة الحرارة عن بُعد. من خلال نظام التحكم عن بُعد، يمكنك تعلم التشغيل الميداني وتعديل المعلمات (مثل ضبط درجة الحرارة، والهستيريسيس، وما إلى ذلك).

هناك مجموعة متنوعة من الطرق لأنظمة التحكم عن بعد، مثل أنظمة DCS، وأنظمة PLC، والمزيد.

تحتوي واجهة الاتصال على RS232 وRS485 وRJ45 وما إلى ذلك.

بروتوكول الاتصالات TCP/IP، Modbus، وما إلى ذلك.
