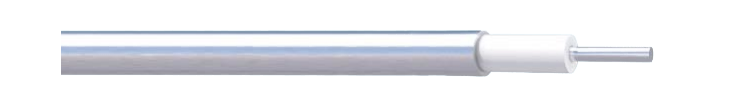

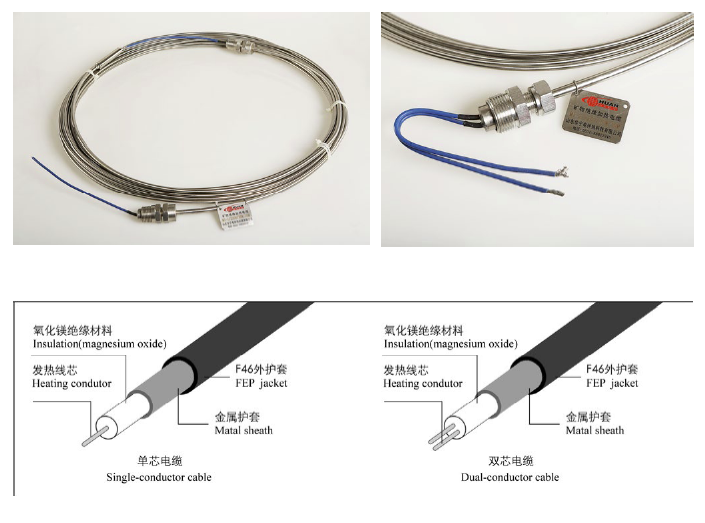

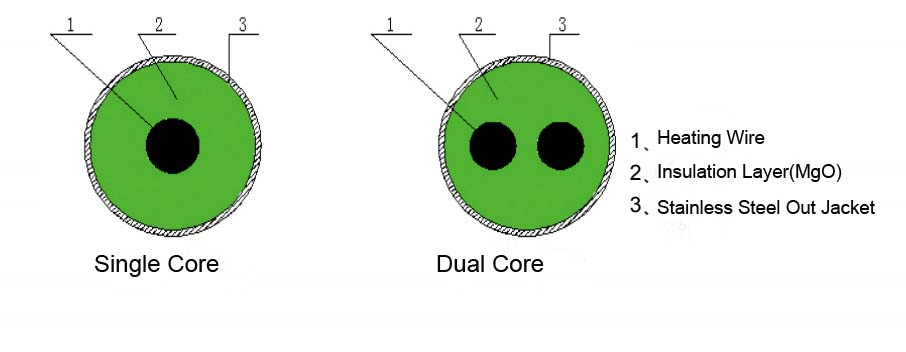

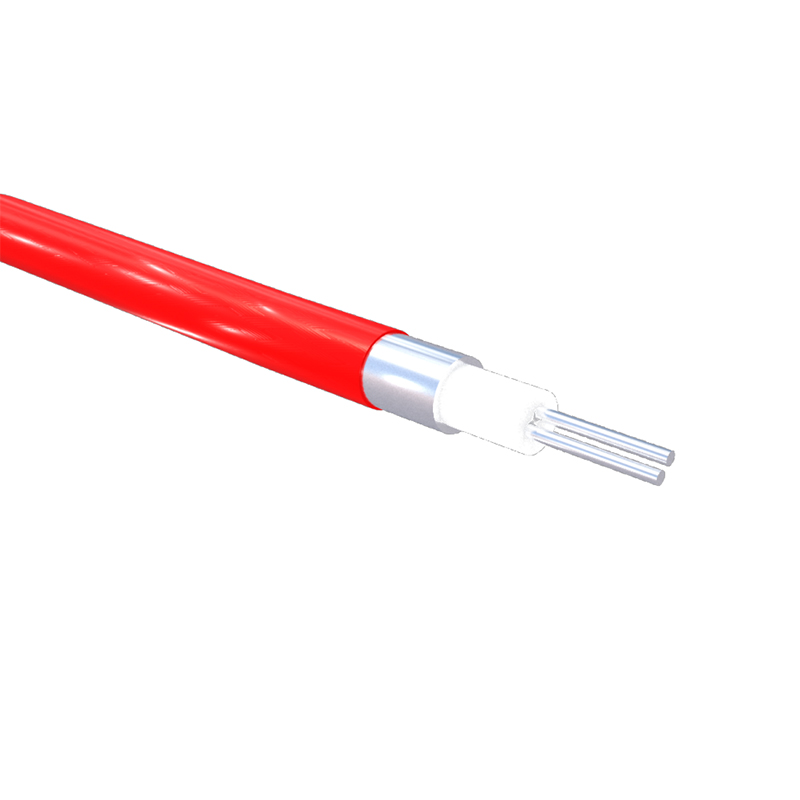

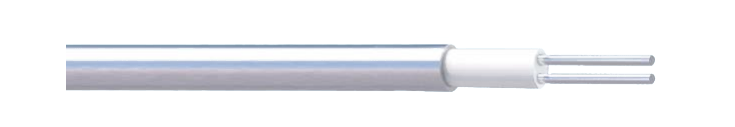

نموذج وهيكل كابل MI:

1) مادة موصلة للكهرباء، مادة تسخين، نيكل-كروم (نحاس-نيكل، نحاس)

2) العزل المعدني (MgO, AI2O3)

3) الغلاف الخارجي (الفولاذ المقاوم للصدأ، سبيكة 825، النحاس أو النحاس والنيكل)

بفضل البنية المذكورة أعلاه، يتمتع المنتج بالخصائص التالية:

① نظرًا لأن كابل التدفئة يتكون من مواد غير عضوية غير قابلة للاشتعال، فإن المنتج مقاوم للحريق ومقاوم للهب، ولا يصدر غازات سامة، ولا يحترق على الإطلاق.

② حد درجة حرارة تشغيل كابل التسخين هو أعلى درجة حرارة يتعرض لها قلبه وطبقة الغلاف الخارجي المعدني.

③ تتكون الطبقة العازلة من أكسيد المغنيسيوم، ويتكون القلب والغلاف من المعدن، مما يحل بشكل أساسي مشكلة الشيخوخة ويطيل عمر خدمة الكابل إلى أقصى حد.

④ يعتمد المنتج على أغلفة خارجية مختلفة، يمكنها مقاومة تآكل الزيوت والمذيبات ومعظم الأحماض، كما أنها تتمتع بثبات كيميائي جيد.

⑤ يتميز الغلاف المعدني بأداء ممتاز في مقاومة الانفجار وأداء الحماية الكهرومغناطيسية، والذي يمكن أن يعمل أيضًا كحلقة أرضية.

⑥ خصائص ميكانيكية جيدة، بسبب بنيتها القوية، يمكنها أن تتحمل الالتواء، والضغط، والانحناء، والسحب، والاحتكاك والتعامل الثقيل بشكل عام.

⑦ اعتماد عنصر التسخين الكهربائي من نوع المقاومة التسلسلية، والتسخين موحد، والفرق في درجة الحرارة صغير على طول الكابل بالكامل، وكابل التسخين كبير، وعادة ما يكون بين 20 ~ 200 واط / متر.

⑧ يُمنع التقاطع والتداخل أثناء تركيب كابلات التدفئة المعزولة المعدنية، ويُمنع ثني موصل الطرف البارد MI، ويجب وضع الطرف البارد وصندوق الوصلات خارج طبقة العزل.

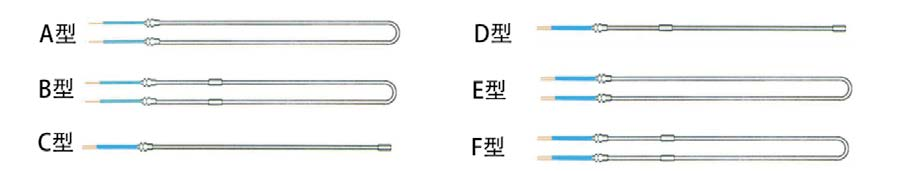

تصنيف المنتج:

وفقًا لمادة الغلاف الخارجي، يتم تقسيم كابلات التدفئة MI إلى:

كابل التدفئة MI المغلف بالفولاذ المقاوم للصدأ - (MISS)؛

كابل تسخين MI بغلاف خارجي مقاوم للتآكل (FEP) من الفولاذ المقاوم للصدأ - (MISS-FEP)؛

كابل MI مغلف بسبائك 825 - (MIAL)؛

بيئة التطبيق:

طلب:

البتروكيماويات: البنزين، الستايرين، الفثالالدهيد، حمض الأكساليك، البروبيلين جليكول، حمض الأكريليك، الكلور، النايلون، الألياف الصناعية، الراتنج وخطوط الأنابيب والحاويات الأخرى؛

التكرير: خط أنابيب النفط الخام، الشمع، الأسفلت، النفط الثقيل، النفط المتبقي، التقطير، التكسير بالكلور، الكبريت، الكوك وغيرها من خطوط الأنابيب؛

مضاد للتكثيف لأنابيب الغاز؛

التسخين المسبق لمفاعل تحويل المحفز إلى غاز؛

خزانات تخزين الغاز البترولي المسال والغاز الطبيعي المقاومة للصقيع.

الكهرباء: تغذية المياه تحت الضغط العالي، والتكثيف تحت الضغط العالي، وتنفيس مياه الصرف الصحي، والبخار، والأجهزة، ودوائر اشتعال الأحماض والقلويات والزيوت الثقيلة، ومعدات مفاعل محطة الطاقة النووية والسخانات الحلزونية.

علم المعادن: خطوط الأنابيب ذات درجات الحرارة المرتفعة، هندسة خطوط الأنابيب الأمامية للغلاية.

الصيدلة: الشحوم، الخرطوم، كريم الزيت.

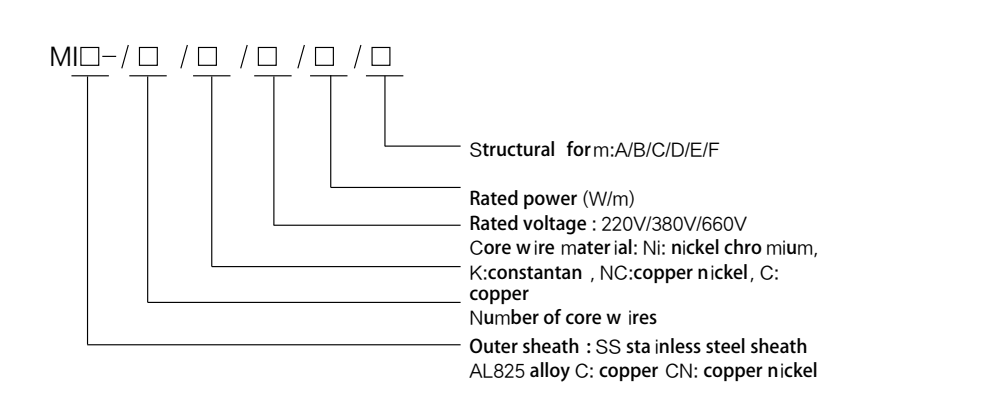

المواصفات ومعايير الأداء:

الرسم البياني 1

جدول معلمات الأداء الكهربائي لكابل التدفئة:
