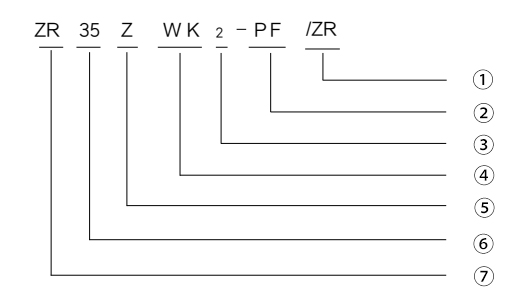

تسمية رقم النوع:

فئة درجة الحرارة: سلسلة درجة الحرارة المتوسطة (Z)

نوع الهيكل: النوع الأساسي (J)، النوع المحمي المقاوم للانفجار (P)، النوع الوقائي (F)، النوع الواقي المقاوم للانفجار (PF)، النوع المقاوم للانفجار والمضاد للتآكل (PF2، PF46)

مستوى الجهد: 36V, 110V, 220V, 380V

القدرة الاسمية 10 درجة مئوية: 35W/m, 40W/m, 45W/m, 50W/m, 60W/m علامة مقاومة الانفجار: ExeIIT4 Gc

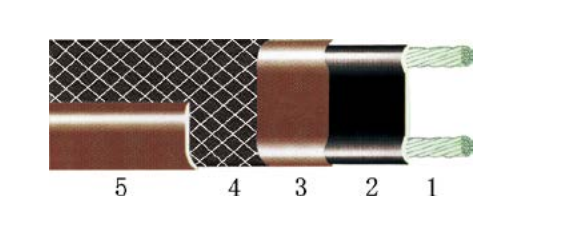

بناء:

(1) ناقل النواة النحاسية: 7×0.50, 19×0.32, 19×0.41.

(2) حزام قلب التسخين: PTC عادي، PTC مثبط للشهرة، PTC يحتوي على الفلور.

(3) طبقة العزل: بولي أوليفين معدل، بولي أوليفين مقاوم للحرارة، بولي أوليفين مفلور، مادة مفلورة.

(4) طبقة الحماية: سلك نحاسي مغلف بالقصدير أو سلك معدني آخر مضفر، كثافة التغطية ≥75%.

(5) طبقة الغمد: بولي أوليفين معدل، بولي أوليفين مقاوم للهب، بولي أوليفين مفلور، مادة مفلورة.

المعايير الفنية:

(1) اللون القياسي: بني.

(2) نطاق درجة الحرارة: الحد الأقصى لدرجة حرارة الصيانة هو 90±5 درجة مئوية، والحد الأقصى لدرجة الحرارة هو 125 درجة مئوية (درجة الحرارة التي يتحملها الحزام الأساسي).

(3) درجة حرارة البناء: مادة البولي أوليفين على الأقل -40 درجة مئوية، مادة الفلور على الأقل -30 درجة مئوية.

(4) التيار الأولي: ≤0.6A/m.

(5) الاستقرار الحراري: بعد اختبار الأداء الحراري لكابل التدفئة الكهربائية، يجب الحفاظ على قوته عند 90% من القيمة الأصلية.

(6) نصف قطر الانحناء: 30.4 ملم عند -20 درجة مئوية و 40.6 ملم عند -30 درجة مئوية.

(7) مقاومة العزل: لا ينبغي أن تقل مقاومة العزل بين موصل التسخين الكهربائي والدرع المعدني عن 500 ميغا أوم.

المزايا:

(1) ضبط طاقة الخرج تلقائيًا وتعويضها وفقًا للحرارة الفعلية المطلوبة بواسطة نظام تتبع الحرارة، وهو الجيل الجديد من سخان درجة الحرارة الثابتة الموفر للطاقة.

(2) يمكن اختصارها أو تمديدها بشكل تعسفي ضمن نطاق معين، ويمكن أن تتداخل عدة مرات دون القلق بشأن النقاط الساخنة ذات درجات الحرارة المرتفعة والاحتراق.

(3) درجة حرارة منخفضة، بداية سريعة، درجة حرارة موحدة، وذلك لأن كل جزء يمكن تعديله تلقائيًا بسبب تغير درجة حرارة مكان تتبع الحرارة.

(4) سهولة التركيب، والصيانة البسيطة، والخدمة طوال اليوم، ومستوى عال من الأتمتة، وتكاليف التشغيل والصيانة المنخفضة.

(5) إنه آمن وموثوق به، ويستخدم على نطاق واسع، ولا يسبب تلوثًا للبيئة، وله عمر خدمة طويل.

(6) الحد الأقصى المسموح به لطول قاطع الدائرة لسلسلة درجة الحرارة المتوسطة من النوع "C".

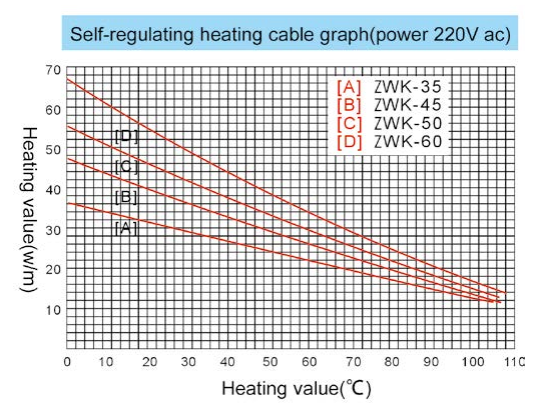

تصنيف الطاقة الاسمية للإخراج على الأنابيب المعدنية عند 220 فولت

طلب:

تُستخدم سلسلة التدفئة الكهربائية ذاتية التنظيم منخفضة الحرارة على نطاق واسع في تدفئة خطوط الأنابيب وخزانات التخزين ومنع التخثر والتجمد للطاقة الشمسية المدنية والتدفئة الحرارية الأرضية والحماية من الحرائق والبترول والمواد الكيميائية والصلب والطاقة الكهربائية وحماية البيئة. كابل التدفئة الكهربائية مناسب للمناطق العامة والمناطق الخطرة والمناطق المتآكلة. عند استخدامه مع صندوق توصيل مصدر الطاقة المقاوم للانفجار، فهو مناسب للقسم 1 و2 ومجموعة الغاز المتفجر "T4-T6" في المصنع والتي لا تتأثر بشكل مباشر بالقوى الخارجية.

الحد الأقصى لطول الدائرة بناءً على حجم قاطع الدائرة:
