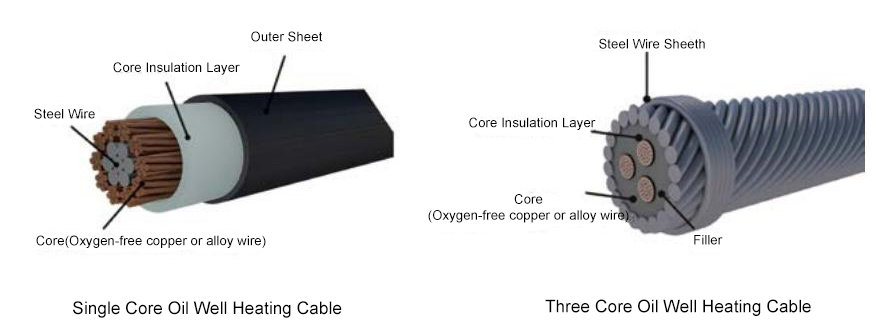

هيكل المنتج:

مبدأ العمل:

يقوم نظام التسخين الكهربائي للقضيب المجوف بإدخال كابل في الفتحة الداخلية لقضيب المصاصة المجوف ويشكل حلقة مع جسم القضيب المجوف. يمرر تيارًا متناوبًا بترددات مختلفة ويستخدم تأثير الجلد الداخلي لتوليد طاقة حرارية على جدار القضيب المجوف. من خلال التوصيل الحراري، يسخن الجزء الداخلي من أنبوب النفط. يتم تسخين النفط الخام طوال العملية لزيادة درجة حرارة النفط الخام في أنبوب النفط، وتقليل لزوجة النفط الخام، وتحسين سيولته، وذلك لاستغلال النفط الخام عالي اللزوجة ونقطة التجمد العالية والشمع العالي بشكل فعال. عندما يتم تزويد الكابل الداخلي لقضيب الشفط المجوف بالتيار المتناوب، يحدث تأثير جلدي داخلي. يتدفق التيار على الجدار الداخلي للقضيب المجوف ولا يوجد تيار على الجدار الخارجي. يمكن اعتباره عازلًا لضمان سلامة العمل. انظر الصورة عندما يتم تزويد الكابل الداخلي لقضيب الشفط المجوف بالتيار المتناوب، يحدث تأثير جلدي داخلي. يتدفق التيار على الجدار الداخلي للقضيب المجوف ولا يوجد تيار على الجدار الخارجي. يمكن اعتباره عازلًا لضمان سلامة العمل.

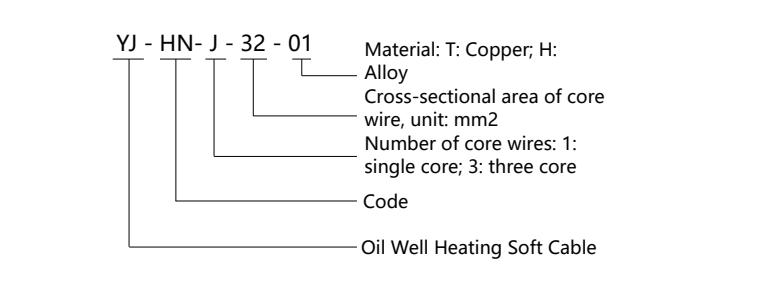

المعايير الفنية:

خصائص المنتج:

1. مقاومة جيدة للتآكل، ويمكن أن تتحمل تآكل معظم المواد الكيميائية؛

2. مرونة جيدة، يمكن ثنيها حسب الرغبة ولن تكون هشة؛

3. مقاومة جيدة للضغط؛

4. سهلة التركيب.

مصدر طاقة خاص بتردد متوسط ​​لبئر النفط

مصدر الطاقة بتردد متوسط ​​هو الجزء الأساسي من تكنولوجيا استخلاص الزيت الكهروحراري بتردد متوسط ​​الذكية والمعدات الكاملة. مصدر الطاقة بتردد متوسط ​​هو جهاز يستخدم جهاز إلكتروني للطاقة -IGBT لتحويل مصدر الطاقة بتردد صناعي إلى مصدر طاقة بتردد متوسط. بالمقارنة مع مصدر الطاقة بتردد صناعي، يتم تعزيز تحريض التيار الدوامي، مما يؤدي إلى تأثير جلدي أقوى وتأثير قرب أفضل وتسرب تدفق مغناطيسي أقل، وبالتالي فإن تأثير التسخين أعلى بكثير من مصدر الطاقة بتردد صناعي.

مصدر الطاقة بتردد متوسط ​​هو جهاز إمداد بالطاقة يحول التردد ثلاثي الطور إلى طور واحد والتردد الصناعي إلى تردد متوسط. يمكنه توفير مصدر طاقة لإنتاج النفط والغاز مثل إنتاج الزيت الكهروحراري بقضيب الشفط المجوف والتتبع الحراري الكهربائي بتأثير الجلد.

مبدأ العمل

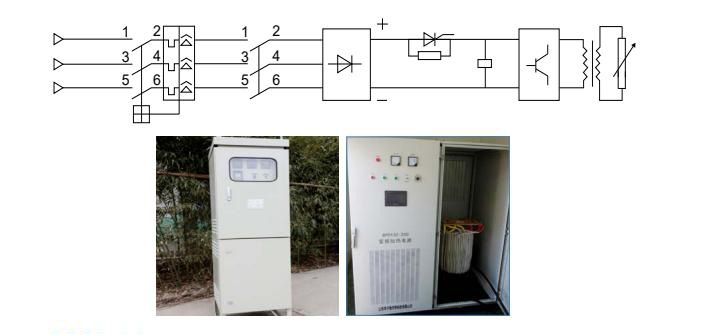

يقوم هذا الجهاز بتحويل طاقة التيار المتردد 380 فولت 50 هرتز إلى طاقة تيار مستمر بعد تصحيح الجسر ثلاثي الطور والتصفية، ثم يحولها إلى طاقة تيار متردد أحادية الطور 500~1000 هرتز، والتي يتم نقلها إلى الحمل من خلال محول تردد وسيط. يظهر مبدأ تكوين النظام في الشكل:

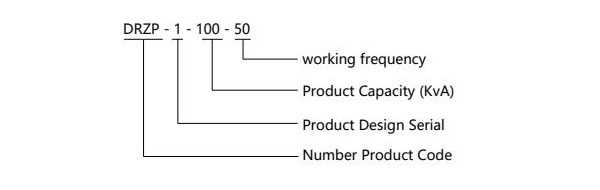

نموذج المنتج:

ملحوظة: DRZP هو رمز المنتج، وهو مصدر الطاقة بتردد وسيط؛ 1 هو رقم تسلسل تصميم المنتج؛ 100 يعني أن مستوى الطاقة هو 100 كيلو فولت أمبير.

معلمات المنتج

(1) الأداء الرئيسي

1. حلقة مغلقة لدرجة الحرارة: تغيير طاقة التسخين تلقائيًا وفقًا لدرجة حرارة رأس البئر النفطي لتحقيق عملية توفير الطاقة.

2. وظيفة حماية الدائرة القصيرة: دائرة قصيرة لكابل التسخين، حماية من الإغلاق السريع، يضيء مؤشر LED الأحمر على لوحة التحكم الرئيسية ويضيء أيضًا ضوء "الإنذار" الأصفر على اللوحة للإشارة إلى وجود خطأ.

3. حماية IGBT من ارتفاع درجة الحرارة: عندما تتجاوز درجة حرارة المشتت الحراري النطاق المقدر، يتم تقليل طاقة التسخين إلى الحد الأدنى. خلال وقت التأخير، تعود درجة الحرارة إلى النطاق المقدر ويعود التشغيل الناعم التلقائي إلى الطاقة قبل الحماية.

وإلا، فإن لوحة التحكم الرئيسية ستتوقف بسرعة. يضيء مصباح LED الأزرق الموجود على اللوحة ويضيء أيضًا مصباح "الإنذار" الأصفر الموجود على اللوحة للإشارة إلى وجود عطل.

4. وظيفة الحماية من التيار الزائد: إذا تجاوز تيار الإدخال الفعلي، أي قيمة التيار المعروضة على مقياس التيار الكهربائي المدخل الحد الأقصى المسموح به لتيار الإدخال، فسوف تتوقف الماكينة بسرعة. سيضيء مؤشر LED الأصفر الموجود على لوحة التحكم الرئيسية وفي نفس الوقت، سيضيء ضوء "الإنذار" الأصفر الموجود على اللوحة أيضًا كتذكير. الفشل.

5. وظيفة حماية انقطاع الدائرة: يتم فصل كابل التدفئة وإيقاف تشغيله بسرعة للحماية. يضيء مصباح LED الأخضر الموجود على لوحة التحكم الرئيسية ويضيء أيضًا مصباح "الإنذار" الأصفر الموجود على اللوحة للإشارة إلى وجود عطل.

(2) الظروف البيئية للاستخدام

الرطوبة النسبية: ≤90%؛ درجة حرارة التخزين: -30~+60℃؛ مكان الاستخدام: في الداخل والخارج.

المعلمة الرئيسية:

القيم المسموح بها لتغييرات المعلمات: التردد: ±5% من القيمة المقدرة الجهد: ±10% من القيمة المقدرة

نظام التحكم الذكي في تردد الطاقة

صندوق توزيع خاص لنظام التحكم الذكي في تردد الطاقة. يمكن استخدامه في الأماكن المغلقة والمفتوحة. جسم الصندوق مصنوع من صفائح فولاذية مدلفنة على البارد أو من الفولاذ المقاوم للصدأ. يتمتع النظام بوظائف مثل التحكم التلقائي في درجة الحرارة والحمل الزائد والحماية من الدوائر القصيرة والتسرب وتنظيم الجهد.

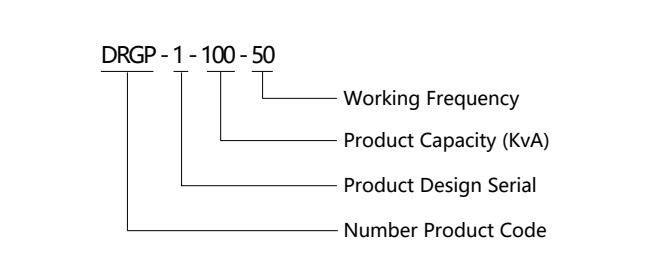

ملحوظة: DRGP هو رمز المنتج، وهو تردد الطاقة؛ 1 يمثل رقم تسلسل تصميم المنتج؛ 100 يعني مستوى الطاقة 100 كيلو فولت أمبير.

المعايير الفنية الرئيسية:

جهد الطاقة الواردة: تيار متردد 380 فولت/50 هرتز، باستخدام نظام التأريض TN-S؛

جهد مخرج الطاقة: تيار متردد 380 فولت/220 فولت 50 هرتز؛

التيار المقدر: 63A--300A;

أداء التحكم في درجة الحرارة: باستخدام وحدة التحكم في درجة الحرارة الذكية، تكون دقة القياس 0.2 مستوى ويستخدم مسبار قياس درجة الحرارة المقاومة الحرارية البلاتينية PT-100 من سلسلة WZ؛

أداء الحماية: استخدم مفتاح الهواء مع حماية التسرب وحماية الدائرة القصيرة وما إلى ذلك.
