وصف المنتج:

تم تصميم كابل التدفئة ذاتي التنظيم GWK لحماية التجمد والحفاظ على درجة حرارة عملية الأنابيب والأوعية والمعدات المعدنية وغير المعدنية.

تضبط خاصية PTC الفريدة لعناصر قلب GWK ذاتية التنظيم ناتجها الحراري استجابة لدرجة الحرارة المحيطة على طول الدائرة بأكملها، مما يوفر المزيد من الحرارة عند الحاجة إليها. تعمل خاصية التنظيم الذاتي هذه أيضًا على منع ارتفاع درجة الحرارة، حتى في الحالات التي تتداخل فيها كابلات GWK. ميزة أخرى للكابل هي القدرة على القطع حسب الطول في الموقع، مع استكمالها بمجموعات توصيل نظام Huaning للتركيبات السريعة والمريحة.

تم اعتماد نظام كابل التدفئة GWK للمناطق العادية والخطرة مع الحفاظ على درجة حرارة قصوى تبلغ 120 درجة مئوية (250 درجة فهرنهايت) ودرجة حرارة تعرض متقطعة تبلغ 200 درجة مئوية (392 درجة فهرنهايت). يلزم استخدام مجموعات توصيل Huaning لتثبيت GWK للامتثال لموافقة النظام، مما يضمن التشغيل الآمن والأداء الحراري الموثوق.

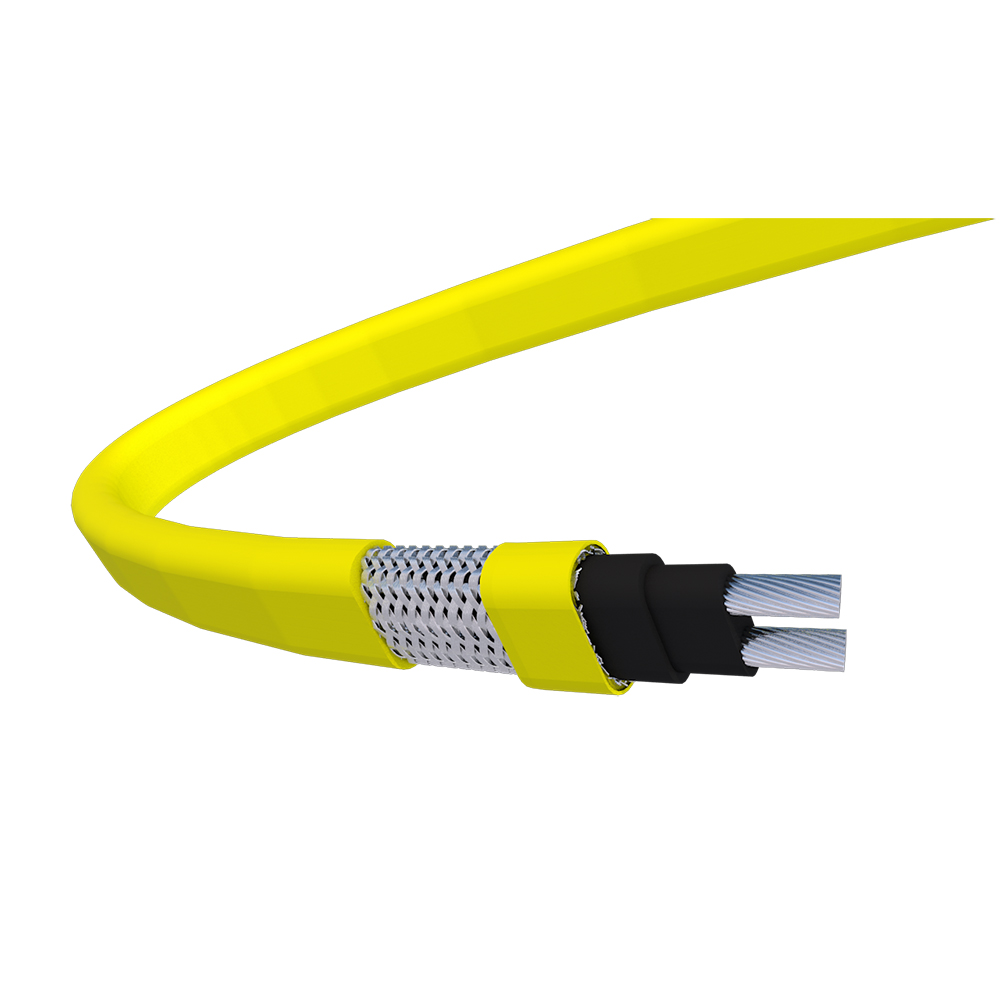

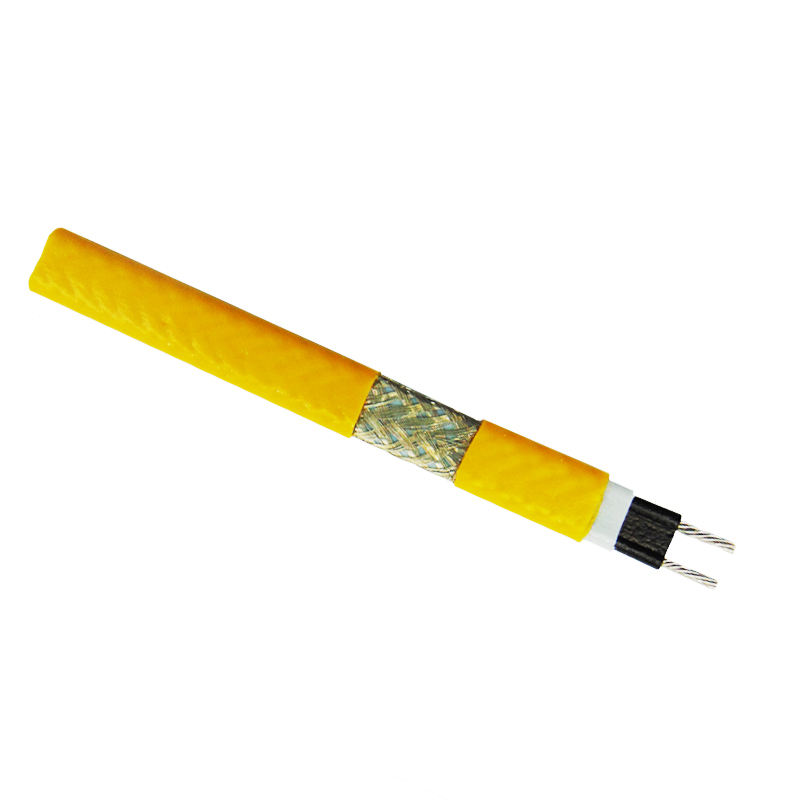

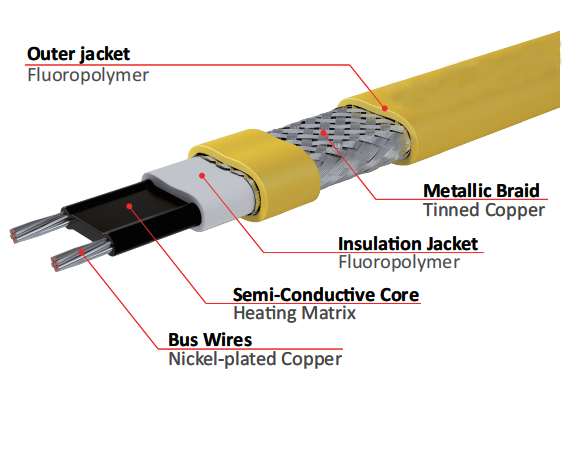

هيكل المنتج:

(1) سلك الحافلة: 19 x 0.32, 19 x 0.41

(2) مصفوفة التسخين: PTC عادي، PTC مثبط للهب، PTC يحتوي على الفلور

(3) سترة العزل: بولي أوليفين معدل، بولي أوليفين مقاوم للهب، بولي أوليفين مفلور، مادة مفلورة.

(4) طبقة الضفيرة: ضفيره من الأسلاك النحاسية المعلبة أو ضفيره من الأسلاك المعدنية الأخرى، كثافة التغطية > 75%.

(5) الغلاف الخارجي: بولي أوليفين مفلور، مادة مفلورة.

مواصفة:

تقدم شركة HUANING مكونات النظام لتوصيلات الطاقة والتوصيلات الموصولة أو الثلاثية والوصلات النهائية لضمان الأداء السليم للمنتجات والامتثال لمتطلبات الضمان والموافقات.

لتسهيل التركيب والتشغيل الآمن، لا يُنصح باستخدام أجزاء بديلة. يُرجى الاتصال بشركة HUANING للحصول على مزيد من المعلومات حول مكونات النظام.

مميزات المنتج:

(1) ضبط طاقة الخرج تلقائيًا وتعويضها وفقًا للحرارة الفعلية المطلوبة بواسطة نظام تتبع الحرارة، وهو الجيل الجديد من سخان درجة الحرارة الثابتة الموفر للطاقة.

(2) يمكن تقصيرها أو تمديدها بشكل تعسفي ضمن نطاق معين، ويمكن أن تتداخل عدة مرات دون القلق بشأن النقاط الساخنة ذات درجات الحرارة العالية والاحتراق، ودرجة الحرارة الموحدة، لأن كل جزء يمكن أن يكون.

(3) درجة حرارة منخفضة، fas+ تغيير طبيعة بدء مكان تتبع الحرارة. يتم تعديله تلقائيًا بسبب المزاج.

(4) سهولة التركيب، والصيانة البسيطة، والخدمة طوال اليوم، ومستوى عال من الأتمتة، وتكاليف التشغيل والصيانة المنخفضة.

(5) إنه آمن وموثوق به، ويستخدم على نطاق واسع، ولا يسبب تلوثًا للبيئة، وله عمر خدمة طويل.

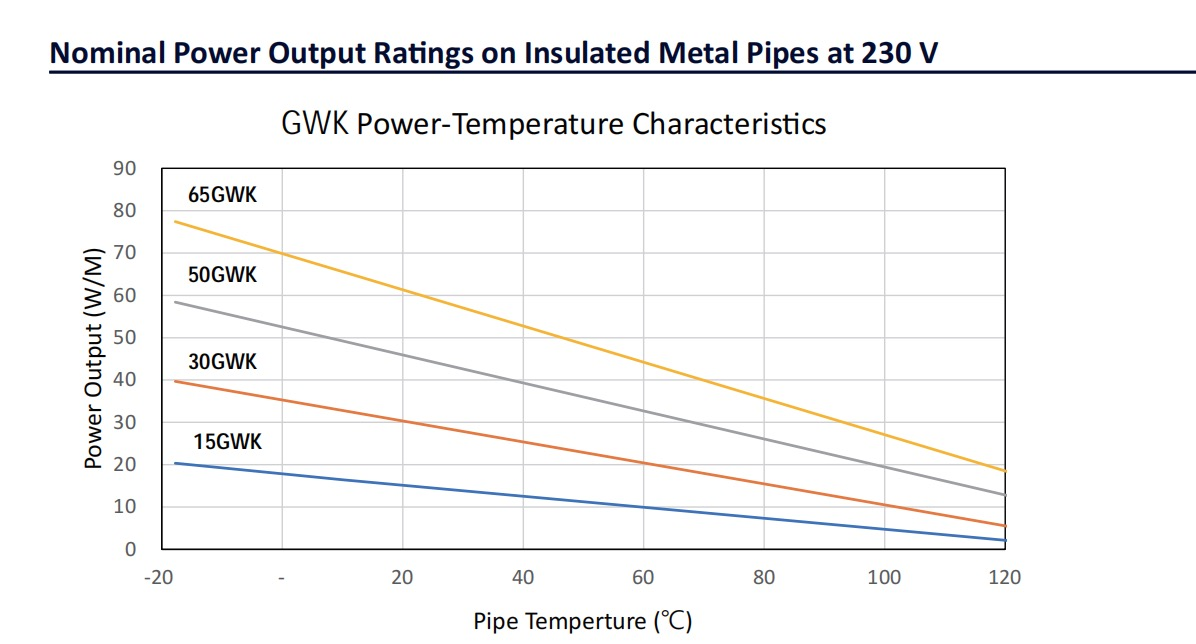

خصائص الطاقة ودرجة الحرارة لـ GWK

تصنيفات الطاقة الاسمية للإخراج على الأنابيب المعدنية المعزولة عند 230 فولت

[ملحوظة]

1. يتم اختبار المخرجات الحرارية المذكورة أعلاه وفقًا لـ IEEE 515، مع وضع كل طراز على أنبوب معدني معزول بعزل من الألياف الزجاجية.

2. بالنسبة لتركيبات الأنابيب البلاستيكية، سيتم خفض إنتاج الطاقة بنسبة 35% واستخدام طريقة تركيب الشريط الألومنيوم.

الحد الأقصى لطول الدائرة بناءً على اختيار قاطع الدائرة

[ملحوظة]

1. تعتمد أطوال الدائرة على خصائص تيار الرحلة لأجهزة النوع 00 والنوع 0CB. بالنسبة للأجهزة ذات خصائص الرحلة المختلفة، يرجى استشارة شركة Shandong Huaning.

2. استخدم رموز الكهرباء المحلية لاختيار قواطع الدائرة الفرعية المناسبة.

3. الطول الإجمالي لكابلات التدفئة المتصلة بقاطع الدائرة هو مجموع كل الكابلات التي تم تجميدها أو توصيلها بالتوازي. تأكد من أن الطول الإجمالي لا يتجاوز الحد الأقصى لطول الدائرة كما هو موضح أعلاه.

4. يلزم توفير الحماية من الأعطال الأرضية للمعدات في حالة دوائر فرعية تتبع الحرارة ذات مستوى التعثر النموذجي 30 مللي أمبير. يوصى باستخدام قواطع مغناطيسية حرارية لتقليل التعثر المزعج.

5. من المستحسن تشغيل الدوائر عند درجات حرارة أعلى، عندما يكون ذلك ممكنًا، لتجنب تيار بدء التشغيل الكبير أو التيار الزائد الذي قد يتسبب في تعثر قاطع الدائرة.
