كابل تدفئة ثابت القوة من النوع المتوازي HBL
نموذج المنتج:
1. قوة الإخراج لكل وحدة طول (وات/م): 10, 20, 30, 40, 50, 60
2. مادة العزل FEP 205℃
3. النوع المعزز (غير مصنف للنوع القياسي)
4. عدد النواة: 2 - مرحلة واحدة 220 فولت 3 - ثلاث مراحل 380 فولت 2a - مرحلتين 380 فولت
5. شريط تسخين متوازي بقوة ثابتة
مثال:
● يمثل HBL2-J3-30 شريط تسخين ثابت الطاقة متوازي أحادي الطور من النوع القياسي بقوة مقدرة 30 وات/متر وجهد مقدرة 220 فولت.
يمثل HBL3(Q)-J3-60 شريط تسخين ثابت الطاقة متوازي ثلاثي الطور من النوع المعزز بقوة مقدرة 60 وات/متر وجهد مقدرة 380 فولت.

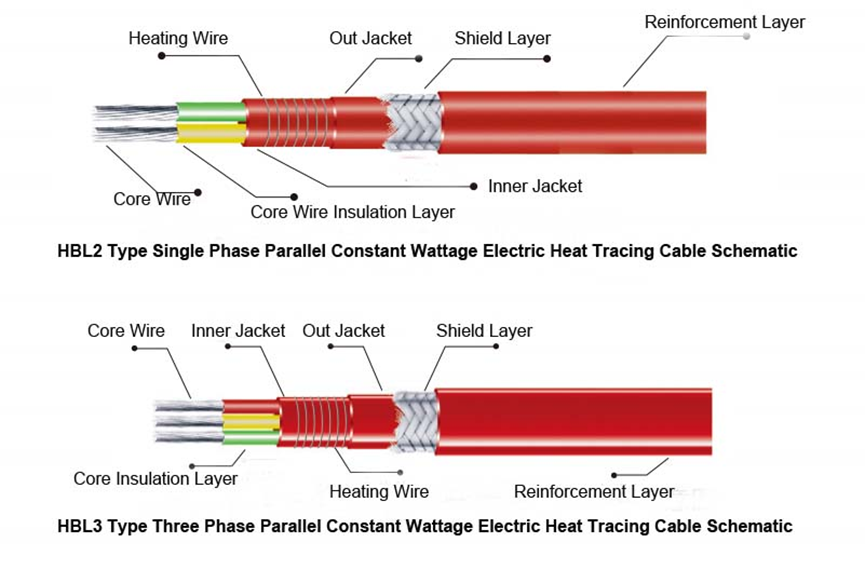

هيكل المنتج ومبدأ العمل:

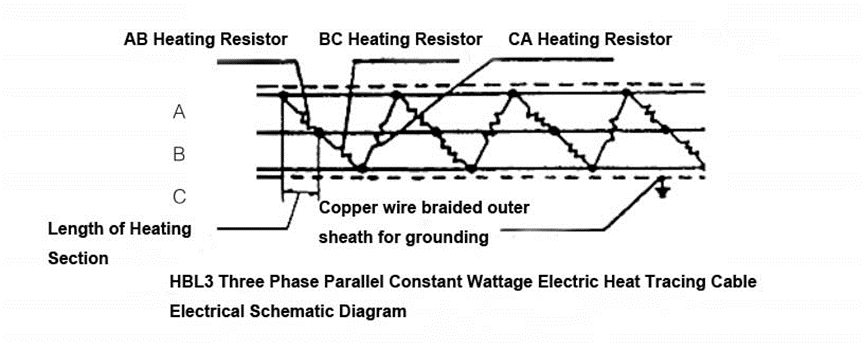

يتكون سلك ناقل الطاقة من موصلين أو ثلاثة موصلات نحاسية معزولة متوازية. يتم لف أسلاك التسخين على سطح طبقة العزل الرئيسية ويتم توصيل سلك التسخين بسلك الناقل على فترات منتظمة (أي طول قسم التسخين)، لتشكيل مقاومة متوازية مستمرة. عند تشغيل سلك الناقل، يولد كل مقاوم متوازي حرارة، مما يشكل شريط تسخين مستمر.
المواصفات والمعايير الفنية:
1) المواصفات والمعايير الفنية لكابل التدفئة المتوازي أحادي الطور بقوة ثابتة
| يكتب | الجهد المقدر (VAC) | القدرة المقدرة (وات/م) | الحد الأقصى للطول القابل للاستخدام (م) | الحد الأقصى لدرجة الحرارة القابلة للمحافظة عليها (℃) | لون قضيب التوصيل | |
| النوع القياسي | النوع المحسن | |||||
| HBL2-J3-10 | HBL2(Q)-J3-10 | 220 | 10 | 200 | 130℃ | الأبيض والأسود |
| HBL2-J3-20 | HBL2(Q)-J3-20 | 220 | 20 | 170 | 120℃ | |
| HBL2-J3-30 | HBL2(Q)-J3-30 | 220 | 30 | 150 | 90℃ | |
| HBL2-J3-40 | HBL2(Q)-J3-40 | 220 | 40 | 130 | 65℃ | |
2) المواصفات والمعايير الفنية لكابل التدفئة المتوازي ثنائي الطور بقوة 380 فولت وبقوة ثابتة
| يكتب | الجهد المقدر (VAC) | القدرة المقدرة (وات/م) | الحد الأقصى للطول القابل للاستخدام (م) | الحد الأقصى لدرجة الحرارة القابلة للمحافظة عليها (℃) | لون قضيب التوصيل | |
| النوع القياسي | النوع المحسن | |||||
| HBL2a-J3-20 | HBL2a(Q)-J3-20 | 380 | 20 | 250 | 130℃ | أحمر، أسود |
| HBL2a-J3-30 | HBL2a(Q)-J3-30 | 380 | 30 | 200 | 120℃ | |
| HBL2a-J3-40 | HBL2a(Q)-J3-40 | 380 | 40 | 150 | 100℃ | |
3) المواصفات والمعايير الفنية لكابل التدفئة المتوازي ثلاثي الطور بقوة ثابتة
| يكتب | الجهد المقدر (VAC) | القدرة المقدرة (وات/م) | الحد الأقصى للطول القابل للاستخدام (م) | الحد الأقصى لدرجة الحرارة القابلة للمحافظة عليها (℃) | لون قضيب التوصيل | |
| النوع القياسي | النوع المحسن | |||||
| HBL3-J3-30 | HBL3(Q)-J3-30 | 380 | 30 | 300 | 120℃ | أحمر، أبيض، أسود |
| HBL3-J3-40 | HBL3(Q)-J3-40 | 380 | 40 | 260 | 100℃ | |
| HBL3-J3-50 | HBL3(Q)-J3-50 | 380 | 50 | 230 | 70℃ | |
| HBL3-J3-60 | HBL3(Q)-J3-60 | 380 | 60 | 200 | 60℃ | |
مميزات المنتج:
يتكون حزام التسخين الكهربائي المتوازي ذو الطاقة الثابتة من أقسام تسخين متعددة متصلة بالتوازي على طول كامل. يمكن قطع الطول وفقًا للاحتياجات الفعلية. عند التسخين، يجب استخدامه مع منظم حرارة. يمكن ضبط الوسيط بدقة للحفاظ على درجة الحرارة وتحقيق التحكم التلقائي. يكون توليد الحرارة لكل وحدة طول ثابتًا. كلما طالت مدة استخدام كابل التسخين الكهربائي، زاد إجمالي خرج الطاقة. بالإضافة إلى ذلك، يمكن أن يكون كابل التسخين الكهربائي قريبًا من سطح خط الأنابيب بسبب نعومته. يمكن لشبكة الحماية المعدنية الخارجية أن تلعب دور مقاومة الانفجار، ومضادة للتداخل، ونقل الحرارة وتبديد الحرارة، وتحسين القوة الكلية لحزام التسخين الكهربائي، ويمكن أيضًا استخدامها كسلك تأريض آمن. لذلك، يتم استخدامه على نطاق واسع في عزل ومضاد التجمد وتسخين خطوط الأنابيب والصمامات وخزانات التخزين الصغيرة وأجسام المضخات وما إلى ذلك.
كابل التدفئة الكهربائية المعزز ذو القدرة الثابتة هو عبارة عن طبقة من طبقة العزل المضادة للتآكل ملفوفة على الطبقة الخارجية لكابل التدفئة الكهربائية العادي. بقية الهيكل هو نفس كابل التدفئة الكهربائية العادي. بالإضافة إلى مزايا كابل التدفئة الكهربائية العادي، فإن كابل التدفئة الكهربائية المعزز يتميز أيضًا بالقوة الميكانيكية العالية والقدرة القوية على مقاومة التآكل..
بالإضافة إلى خصائص حزام التسخين الكهربائي أحادي الطور، فإن حزام التسخين الكهربائي ثلاثي الطور ذو القدرة الثابتة المتوازية يتميز أيضًا بخصائص طول الاستخدام الأقصى الطويل، وتوحيد التسخين الجيد، وحمل شبكة الطاقة المتوازن.
