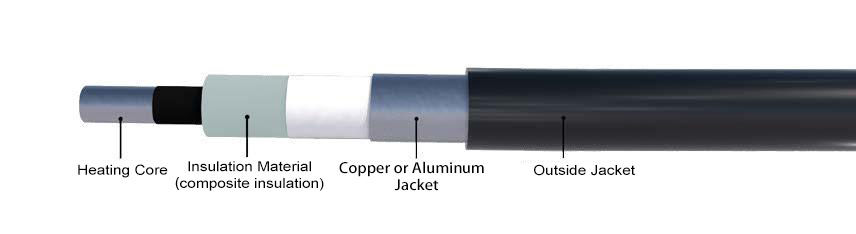

مقدمة المنتج:

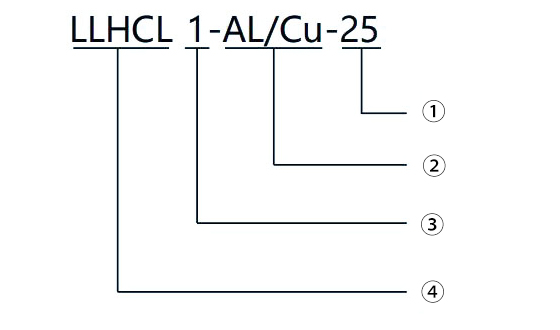

النموذج والمواصفات LLHCL

المواصفات الفنية:

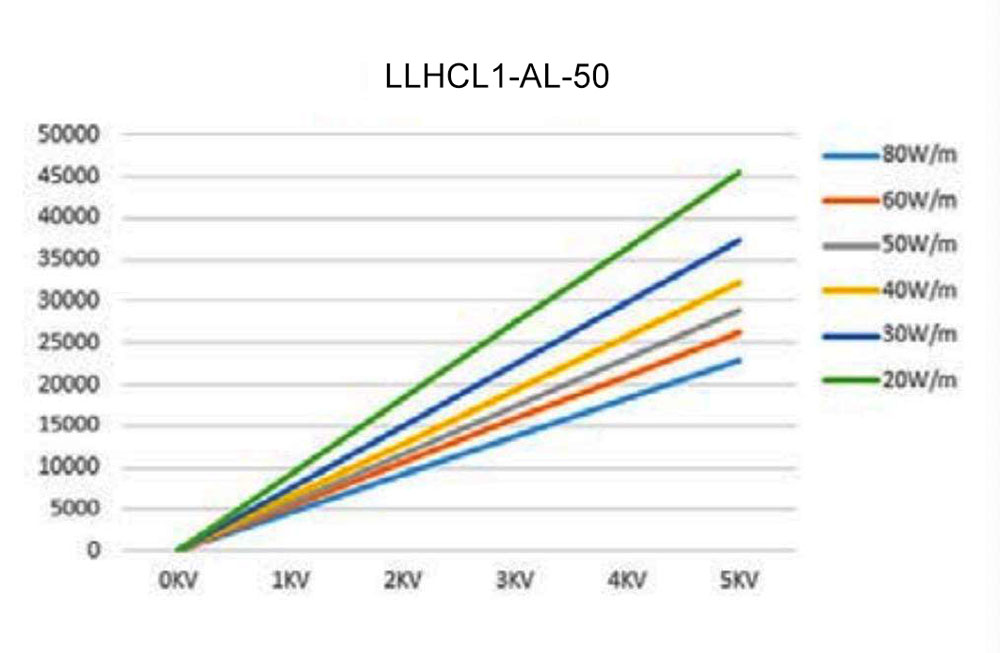

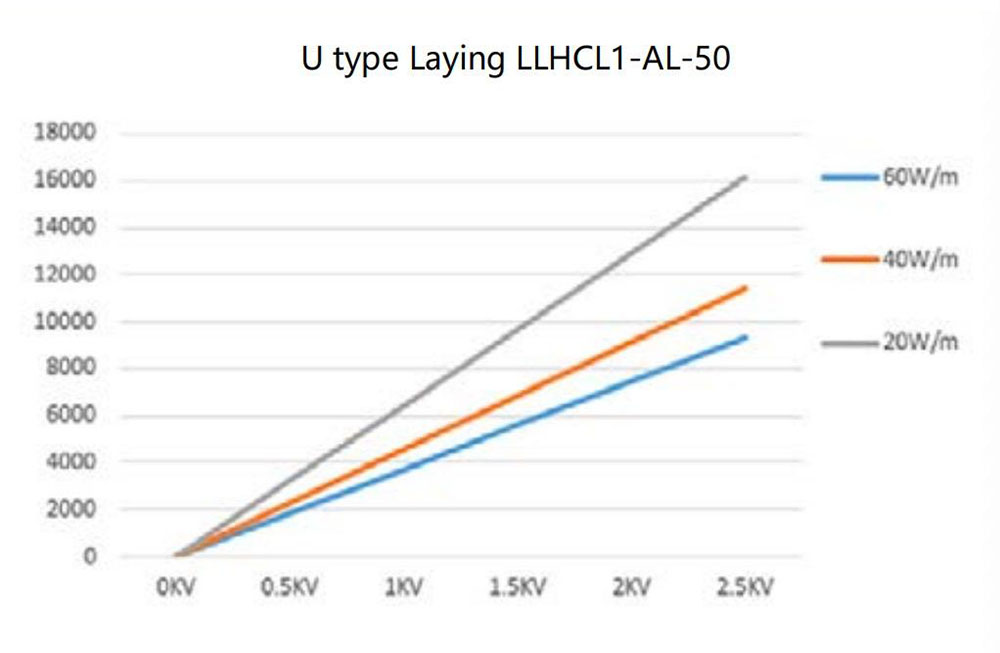

جهد التشغيل، مسافة مصدر الطاقة، مخطط العلاقة بين الطاقة

مخطط جهد التشغيل أحادي الطور، مسافة مصدر الطاقة، طاقة الخرج (وات/م) النوع U وضع LLHCL1-AL-35

ملحوظة:

1) إن طاقة الخرج الموضحة في الشكل هي طاقة ثلاثة كابلات تدفئة عندما تكون درجة حرارة الأنبوب 60 درجة مئوية؛

2) إذا كانت درجة حرارة خط الأنابيب أعلى من 60 درجة مئوية، فسوف تنخفض طاقة الخرج بمقدار 0.4 وات/م لكل درجة من زيادة درجة الحرارة؛

3) إذا لم تتجاوز درجة حرارة الأنبوب 60 درجة مئوية، فإن طاقة الخرج ستزداد بمقدار 0.4 وات/م لكل درجة تنخفض فيها درجة الحرارة.

4) يوضح الرسم التخطيطي للجهد ثلاثي الطور مثالاً لجهد تشغيل يبلغ 5 كيلو فولت. إذا كنت بحاجة إلى مخططات لجهد تشغيل أعلى من 10 كيلو فولت، فيرجى طلب معلومات إضافية.

مخطط تثبيت المنتج:

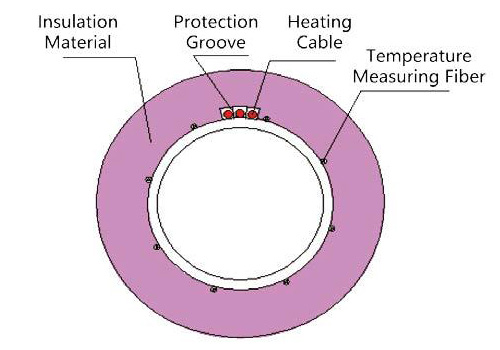

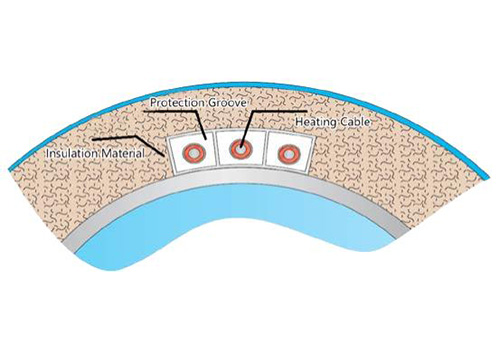

مخطط هيكل تركيب المنتج

(1) عند تصنيع عزل الأنبوب مسبقًا، قم بتثبيت ثلاثة أخاديد واقية على الأنبوب ثم قم بإجراء تصنيع الرغوة مسبقًا؛

(2) عند توصيل الأنابيب في الموقع، تأكد من محاذاة الأخاديد الواقية وتأكد من أن عدم المحاذاة ≤ 2 مم لحماية كابل التدفئة من القطع عند سحب غلاف كابل التدفئة.

(3) طول جانب الأخدود الواقي هو 2.

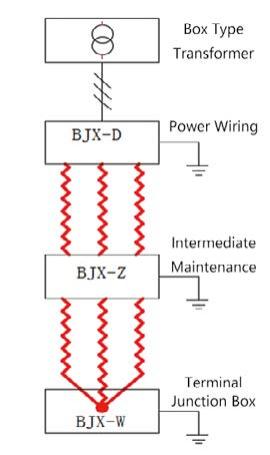

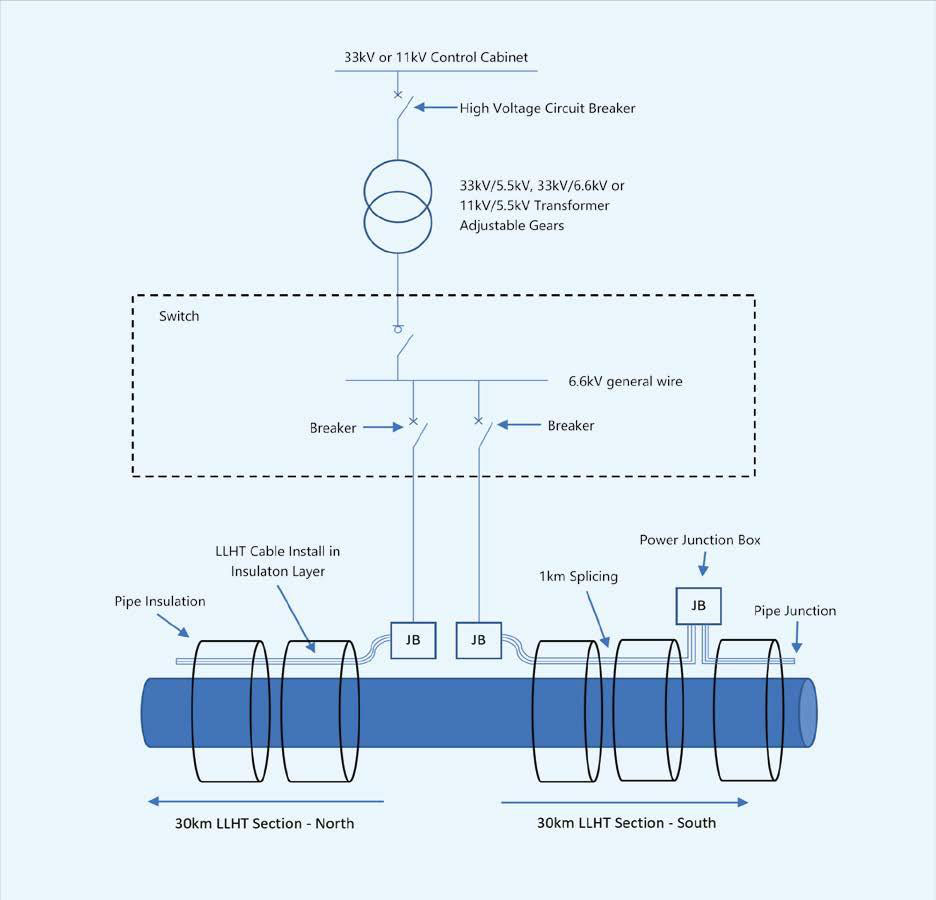

مخطط نظام تتبع التدفئة LLHCL:

لا يُسمح لكابلات التدفئة المستمرة لمسافات طويلة إلا بوجود وصلة كابل واحدة كل 1 كم ومحمية معدنية متصلة بالأرض كل 10 كم في النظام.

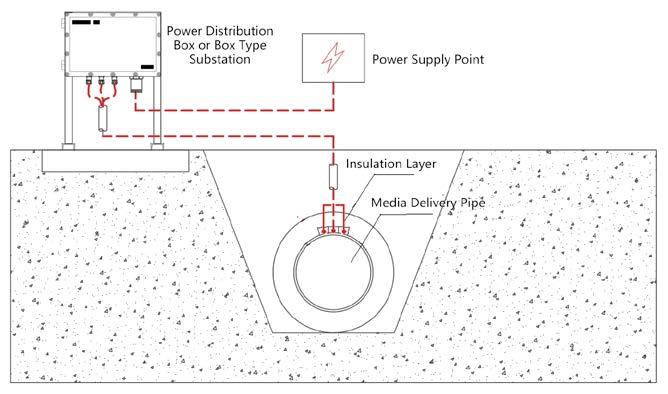

مخطط التركيب النموذجي للتدفئة الكهربائية

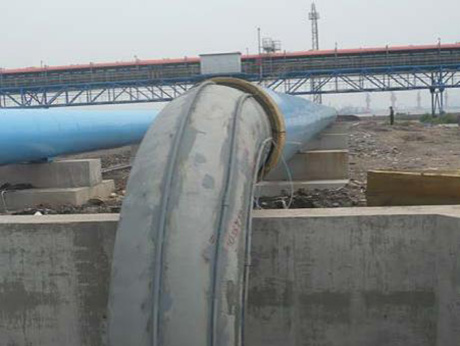

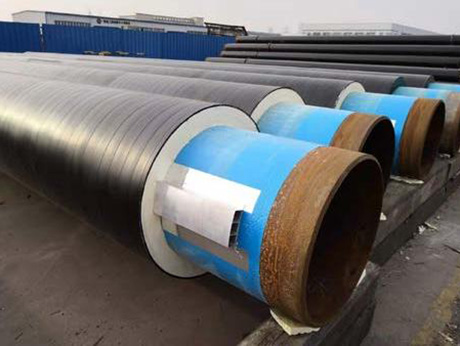

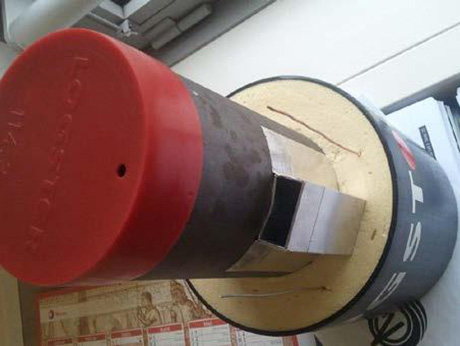

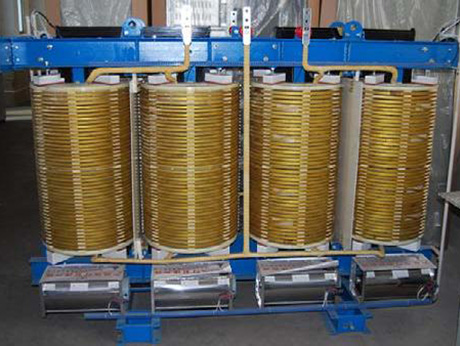

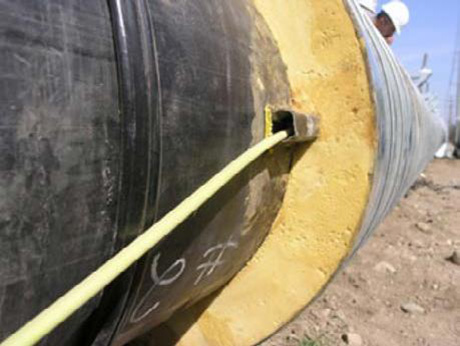

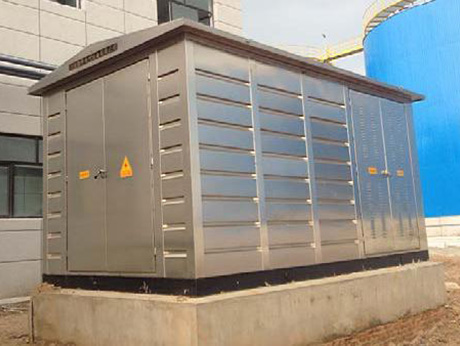

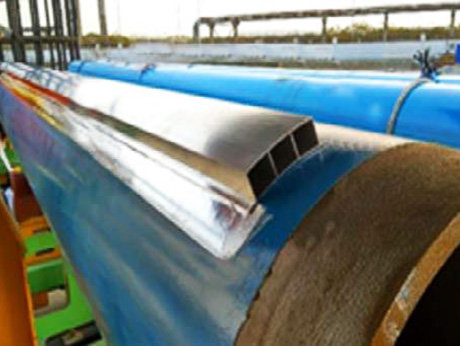

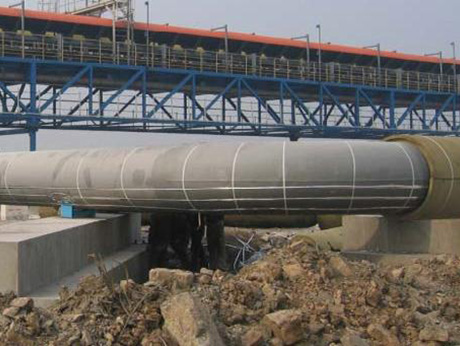

أمثلة للتطبيق الميداني:
