أنابيب أخذ العينات من كابلات التدفئة MI
المواصفات الفنية:
① المؤشرات الكهربائية
a. القدرة الاسمية لكابل التدفئة المعزول المعدني هي 10 واط / م ~ 150 واط / م؛
b. الجهد المقدر: 220VAC;
c. يبلغ طول الاستخدام 5~50 مترًا (يختلف الحد الأقصى لطول التسخين باختلاف القوى)؛
d. مزود بقاطع دائرة بقيمة تيار تتراوح من 6 أمبير إلى 32 أمبير، ومفتاح توزيع الطاقة مع واقي من التسرب؛
e. يجب أن تكون مجهزة بأداة التحكم في درجة الحرارة.
② المؤشر الحراري
a. عند درجة حرارة محيطة تبلغ -20 درجة مئوية وسرعة رياح تبلغ 15 مترًا في الثانية، يتم الحفاظ على درجة الحرارة داخل الأنبوب عند 200 درجة مئوية ~ 400 درجة مئوية؛
b. يمكن لأنبوب أخذ العينات أن يتحمل التآكل الناتج عن الوسائط الحمضية والقلوية المختلفة، مع قوة ضغط تبلغ 1.0 ميجا باسكال وعدم وجود تسرب؛
c. يمكن لأنبوب أخذ العينات أن يعمل لفترة طويلة في درجات حرارة <400 درجة مئوية؛
③ مؤشرات التثبيت
a. الحد الأدنى لنصف قطر انحناء الأنبوب المركب هو 0.6 متر؛
b. الحد الأقصى للطول المستمر 50 متر؛
c. الحد الأدنى لدرجة حرارة التثبيت -20 درجة مئوية؛
d. الحد الأدنى للمسافة الثابتة: 5 متر في الاتجاه الرأسي، 2 متر في الاتجاه الأفقي؛
e. يُمنع منعًا باتًا الالتواء أو السحب على الأرض أثناء البناء، ويُسمح فقط بتفكيك غلاف رأس الأنبوب عند تركيب الوصلة؛
f. ينبغي وضع أنبوب أخذ العينات المركب بعيدًا عن كابلات الطاقة.
ملحوظة: يُمنع منعًا باتًا الالتواء والسحب على الأرض أثناء البناء.
لا يجوز تفكيك غلاف رأس الأنبوب إلا عند تركيب المفصل.
المواصفات الفنية:
| No. | المقطع العرضي التخطيطي | الموديل والمواصفات | No. | الموديل والمواصفات |

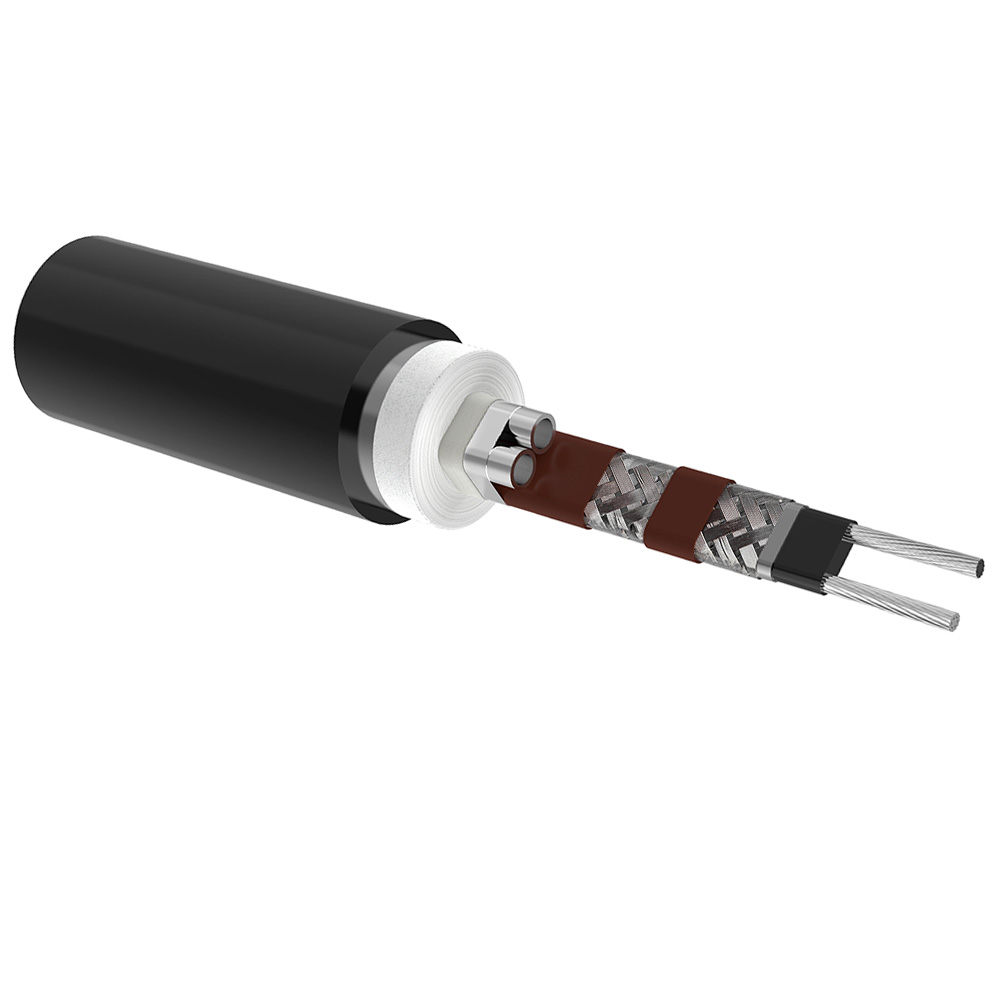

| 1 |  | FHG42-6-c-180-H(30)-P ①القطر الخارجي 42 مم ②أنبوب 1 قطعة القطر الخارجي 6 مم المادة: PFA ③كابل تسخين متوازي بقوة ثابتة، قطعة واحدة HBL2-J3-30 30w/m ④سترة معززة من مادة البولي فينيل كلوريد |  | FHG42-8(2)-c-120-Z(50)-P ①القطر الخارجي 42 مم ②أنبوب قطعتين القطر الخارجي: 8 مم؛ المادة: PFA ③كابل تنظيم ذاتي 1 قطعة 50ZWK2-P 50 واط/متر ④سترة معززة من مادة البولي فينيل كلوريد |

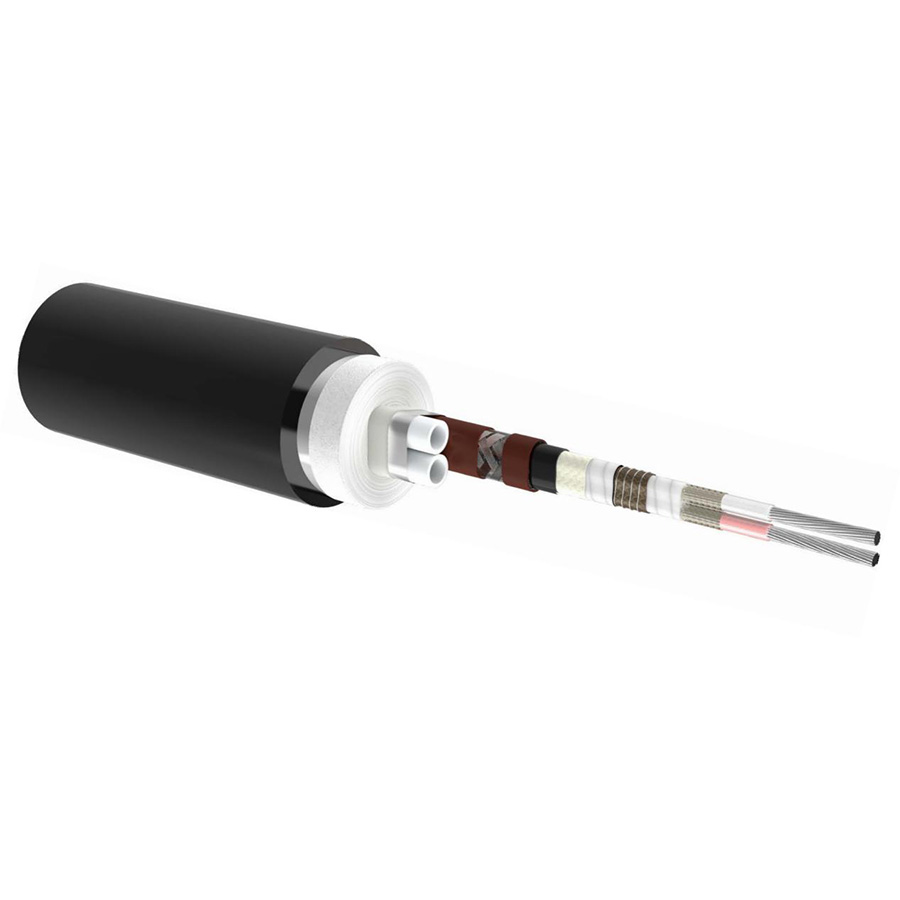

| 2 |  | FHG42-6(5)-c-80-Z(35)-P ①القطر الخارجي: 42 مم ②أنبوب 5 قطع قطر المخرج: 6 مم المادة: PFA ③كابل حراري ذاتي التنظيم 1 قطعة 35ZWK2-P 25 واط/متر ④سترة معززة من مادة البولي فينيل كلوريد |  | FHG45-8(3)-6(2) 80-Z(50)-Z(50)-P-D ①القطر الخارجي: 45 مم ②أنبوب 5 قطع من مادة FEP، 3 قطع القطر الخارجي: 8 مم؛ قطعتان القطر الخارجي: 6 مم ③1 قطعة كابل تنظيم ذاتي 50ZWK2-P 50 واط/متر ④كابل تعويض واحد ⑤كابل أداة واحدة ⑥سترة معززة من مادة البولي فينيل كلوريد |

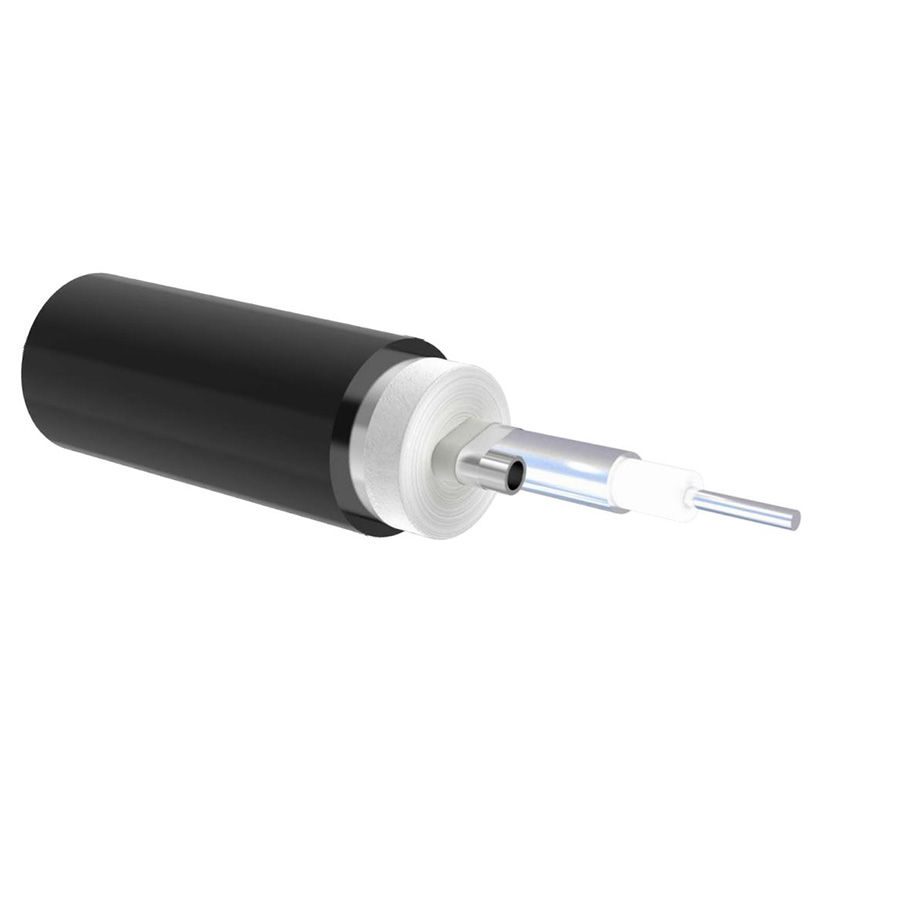

| 3 |  | FHG42-8-8-b-c-80-Z(50)-P ①القطر الخارجي: 42 مم ②1 قطعة عينة القطر الخارجي: 8 مم المواد: PFA القطر الخارجي: 8 مم المواد: FEP ③1 قطعة كابل تنظيم ذاتي 50ZWK2-P 50 واط/متر ④بولي فينيل كلوريد مقوى |  | FHG42-6-b-80-Z(25)-P ①القطر الخارجي: 42 مم ②قطر أنبوب أخذ العينات: 6 مم؛ المواد: FEP ③كابل MI 1 قطعة MISS-2 25 واط/م ④بولي فينيل كلوريد مقوى |
